Глушитель для мотоблока 175N/180N (7/9 л.с.) с коленом TD

Глушитель для мотоблока 175N/180N с коленом

Глушитель TD предназначен для выпускной системы мотоблоков с двигателями серий 175N и 180N, обозначенных в товарной карточке диапазоном мощности 7/9 л.с. Деталь принимает отработавшие газы от выпускного канала двигателя, направляет их через колено в корпус глушителя и уменьшает резкость звука выхлопа. Такое исполнение подходит для ремонта техники, на которой поврежден штатный глушитель, прогорел корпус либо нарушена герметичность соединения с двигателем.

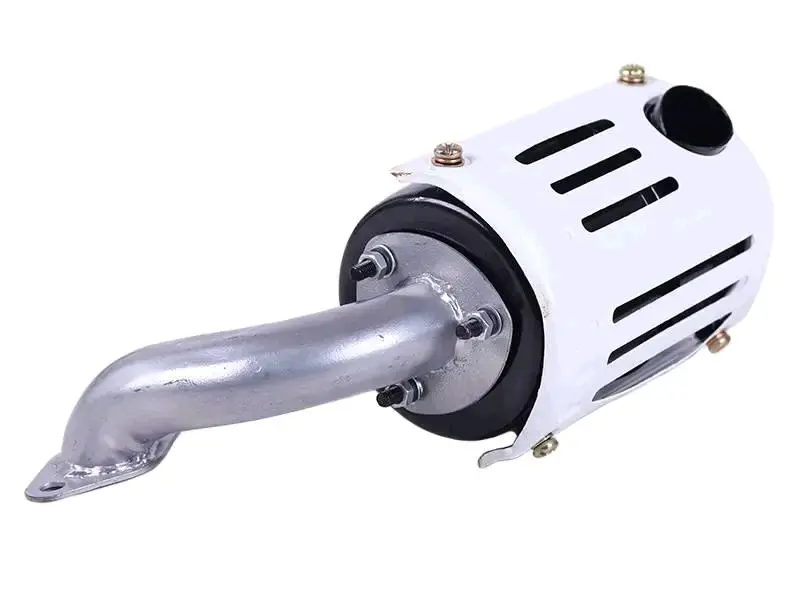

Конструкция объединяет цилиндрический корпус глушителя и изогнутое выпускное колено. На конце колена расположен плоский монтажный фланец с отверстиями под крепеж. Корпус закрыт наружным кожухом с продольными вентиляционными прорезями; между коленом и глушителем предусмотрено фланцевое соединение, стянутое крепежом. Компоновка позволяет менять собранную часть выпускной системы, а не подбирать корпус и соединительную трубу по отдельности.

Что проверить при подборе

• Модель двигателя. Основной ориентир — обозначение 175N или 180N. Совпадения только по мощности мотоблока недостаточно, поскольку двигатели другой серии могут иметь иную выпускную компоновку.
• Посадочный фланец. Сравните форму фланца, количество отверстий, расстояние между их центрами и положение выпускного окна со снятой деталью.
• Геометрию колена. Важны направление изгиба, длина соединительного участка и положение корпуса после установки. Глушитель не должен упираться в раму, бак, кожухи или органы управления.
• Расположение выхода. Сопоставьте ориентацию выходного отверстия и свободное пространство вокруг корпуса. Внешне похожие варианты для 175N/180N могут отличаться компоновкой.
• Исполнение старой системы. Эта версия поставляется с коленом, поэтому перед покупкой определите, нужна ли замена обеих частей или только самого глушителя.

Когда требуется замена

Основанием для замены служат заметно усилившийся звук выхлопа, прорыв газов возле фланца или соединения, трещины на корпусе и сварных участках, деформация колена, повреждение креплений либо металлический дребезг внутри глушителя. Эксплуатация с неплотно закрепленной деталью усиливает вибрацию и может разбивать посадочные отверстия. Если проблема вызвана только ослабшим крепежом или негерметичным стыком, сначала проверьте состояние крепежных деталей и уплотнения.

Установка и контроль после ремонта

Перед монтажом снимите остатки старого уплотнения и загрязнения с сопрягаемой поверхности выпускного канала. Отдельно осмотрите прокладку: наличие ее в наборе не заявлено, поэтому пригодность старой детали или необходимость покупки новой определяют до сборки. Установите фланец без перекоса, наживите крепеж, выставьте положение колена и корпуса, затем равномерно затяните соединение. Не притягивайте несовпадающие отверстия с усилием — это указывает на неверный типоразмер или неправильную ориентацию детали.

После первого запуска проверьте стыки на прорыв выхлопных газов, послушайте, нет ли дребезга, и убедитесь, что корпус не касается соседних деталей при вибрации двигателя. После нескольких циклов нагрева и остывания полезно повторно проконтролировать затяжку доступного крепежа. Правильно подобранный глушитель с коленом восстанавливает предусмотренный маршрут отвода газов и нормальный уровень звука исправной выпускной системы мотоблока.
