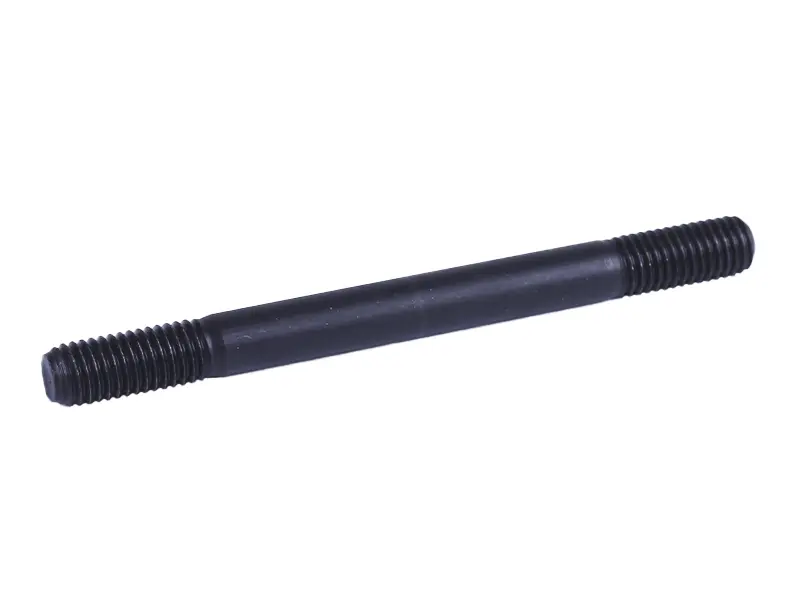

Шпилька головки цилиндра 186F M10×118 мм AMG-4

Шпилька головки цилиндра 186F M10×118 мм AMG-4

Крепеж предназначен для установки головки цилиндра на двигатель 186F, применяемый на мотоблоках. Один резьбовой конец шпильки устанавливается в корпус двигателя, а второй служит для фиксации головки гайкой. Такая схема удерживает головку и расположенную под ней прокладку в заданном положении после затяжки крепежа. Шпилька не относится к деталям, которые непосредственно сжимают топливовоздушную смесь: ее задача — создать и сохранить необходимое прижимное усилие между сопрягаемыми частями двигателя.

Назначение и конструкция

Деталь выполнена в виде стержня с резьбовыми участками на обоих концах и гладкой средней частью. Номинальный размер резьбы — M10, общая длина — 118 мм, подтвержденный шаг резьбы — 1,5 мм. Эти параметры определяют посадку шпильки в резьбовом отверстии, положение головки и высоту выступающей части под гайку. Исполнение рассчитано на двигатель семейства 186F — одноцилиндровый четырехтактный дизель воздушного охлаждения, который используется в составе различных мотоблоков.

Обозначение двигателя является главным ориентиром, но его одного недостаточно для безошибочного выбора. На технике одной серии могут встречаться разные версии крепежа, включая шпильки длиной 105 и 118 мм. Установка детали неподходящей длины способна привести к недостаточной глубине зацепления резьбы, неправильному выступанию над головкой или невозможности штатно установить гайку и шайбу. Поэтому перед заказом необходимо сопоставить геометрию новой детали со снятой шпилькой и местом ее установки.

Что проверить при подборе

• Модель двигателя. На двигателе должно присутствовать обозначение 186F. Мощность мотоблока или внешнее сходство двигателя не заменяют проверку модели.
• Длину. Требуемая общая длина составляет 118 мм. Измерять старую шпильку следует по всей длине, а не только по гладкой части или одному резьбовому участку.
• Диаметр и шаг резьбы. Для этой позиции указана метрическая резьба M10×1,5. Следует проверить оба резьбовых участка и состояние ответной резьбы в корпусе двигателя.
• Длину резьбовых участков. Сопоставьте их со старой деталью: правильная глубина установки и достаточная выступающая часть необходимы для сборки головки.
• Состояние соседнего крепежа. Растянутая, сорванная, замятая или сильно корродированная резьба на других шпильках может нарушить равномерность затяжки, поэтому крепеж головки осматривают комплектно.

Замена требуется при повреждении витков, заметной деформации стержня, коррозионных раковинах или проблемах с навинчиванием штатной гайки. Старую деталь не следует восстанавливать грубой правкой либо устанавливать обратно при сомнительном состоянии резьбы: крепеж головки работает под постоянным натяжением, а качество соединения зависит от точной посадки каждого резьбового участка.

Рекомендации по установке

Монтаж выполняют на остывшем и очищенном двигателе. Перед сборкой удаляют загрязнения из резьбового отверстия, проверяют отсутствие поврежденных витков и сопоставляют новую шпильку со старой по длине и расположению резьбы. Деталь сначала вворачивают от руки, без перекоса и чрезмерного усилия. Если шпилька останавливается раньше расчетной глубины, необходимо проверить чистоту и состояние отверстия, а не пытаться посадить ее силой.

• Убедитесь, что головка свободно устанавливается по шпилькам без закусывания и бокового давления.
• Проверьте, что над головкой остается достаточная резьбовая часть для штатной шайбы и гайки.
• Затягивайте гайки только в последовательности и с моментом, указанными в руководстве для конкретной версии двигателя 186F.
• Не переносите значения момента затяжки с другого двигателя: требуемое усилие зависит от конструкции головки, крепежа и применяемой прокладки.

Шпилька M10×118 мм подходит для ремонта крепления головки цилиндра двигателя 186F при полном совпадении резьбы, длины и установочной геометрии. Тщательная проверка старой детали до разборки помогает выбрать правильное исполнение и собрать соединение без перекоса головки.
