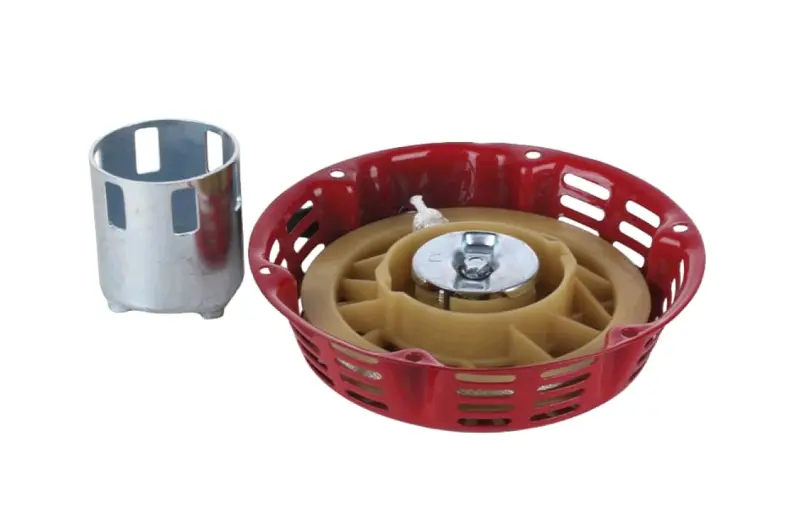

Ручной стартер AMG 177F D-215 мм со стаканом старого образца

Ручной стартер AMG для двигателя 177F со стаканом

Механизм предназначен для ручного запуска бензинового двигателя 177F, установленного на мотоблоке или бензогенераторе. Исполнение поставляется в сборе и дополнено ответным стаканом старого образца. Такой вариант подходит для комплексной замены деталей запуска, когда изношен не только сам стартер, но и сопрягаемый с ним стакан. Для этой модификации указан контрольный размер D-215 мм.

Назначение и принцип работы

При вытягивании пускового шнура внутренняя катушка вращает зацепной механизм. Его элементы взаимодействуют со стаканом и передают вращение двигателю, необходимое для начала запуска. После отпускания шнур должен вернуться внутрь корпуса под действием возвратной пружины. Исправная работа зависит от согласованности катушки, шнура, пружины, зацепов и ответного стакана.

Корпус стартера выполнен в круглой форме и имеет вентиляционные прорези. Внутри размещена катушка, зафиксированная центральным креплением. Отдельный металлический стакан входит в комплект и рассчитан на исполнение старого образца. Совместная замена этих деталей помогает восстановить правильное зацепление, если прежние сопрягаемые поверхности деформированы или изношены.

Когда требуется замена

Проверить механизм стоит при прокручивании шнура без передачи вращения двигателю, рывках во время вытягивания, слабом или неполном возврате, постороннем заедании и повреждении корпуса. Причиной также может быть износ стакана: исправный стартер не сможет нормально работать, если его зацепы не взаимодействуют с ответной частью. Комплектное исполнение позволяет заменить обе сопрягаемые детали без подбора стакана отдельно.

Что сверить перед выбором

Обозначения двигателей одной группы не всегда означают одинаковое крепление стартера. Сопоставьте новую деталь со снятым механизмом по нескольким признакам, а не только по маркировке мотора. Особенно внимательно проверьте тип стакана: эта версия рассчитана именно на старый образец и не должна автоматически приравниваться к исполнению нового типа.

• Двигатель: обозначение установленного мотора должно соответствовать 177F.
• Контрольный размер: для товара заявлено D-215 мм; сравните фактический диаметр и способ его измерения со старой деталью.
• Крепление: должны совпадать расположение отверстий, форма посадочной части и ориентация корпуса.
• Стакан: сравните форму, высоту, прорези и точки взаимодействия со старым вариантом.
• Свободное пространство: корпус не должен упираться в соседние детали двигателя или кожух оборудования.

Установка и первичная проверка

Перед монтажом очистите посадочное место и убедитесь, что на нем нет остатков поврежденных деталей. Стакан устанавливают соосно пусковому механизму, а корпус закрепляют без перекоса. Крепеж затягивают равномерно: деформация корпуса способна затруднить вращение катушки и возврат шнура. Если отверстия приходится совмещать усилием, следует повторно проверить выбранную модификацию.

После установки несколько раз плавно вытяните шнур без резких рывков. Он должен двигаться без закусывания, возвращаться внутрь и обеспечивать устойчивое зацепление со стаканом. Первый запуск также выполняют плавным движением, контролируя возврат шнура и отсутствие трения корпуса о вращающиеся части.

Основные данные

• тип — ручной стартер в сборе;
• назначение — запуск двигателя мотоблока или бензогенератора;
• обозначение двигателя — 177F;
• размер модификации — D-215 мм;
• исполнение — под стакан старого образца;
• стакан включен в комплект.

Стартер выбирают как согласованную пару с установленным на двигателе стаканом и креплением. Сверка размеров, посадочных отверстий и геометрии зацепления до монтажа помогает избежать несовместимости и восстановить штатный ручной запуск техники.
