Фиксатор троса сцепления КПП тип 2 AMG

Фиксатор троса сцепления КПП тип 2 AMG

Компактная деталь предназначена для тросового управления сцеплением мотоблока в зоне коробки передач. Она образует неподвижную опору для оболочки троса: при нажатии на рычаг внутренний трос перемещается относительно оболочки и передает усилие к механизму включения. Когда оболочка не удерживается в посадочном месте, часть хода рычага расходуется на ее смещение. Из-за этого управление становится менее четким, а заданное положение сцепления сложнее отрегулировать.

Назначение и конструкция

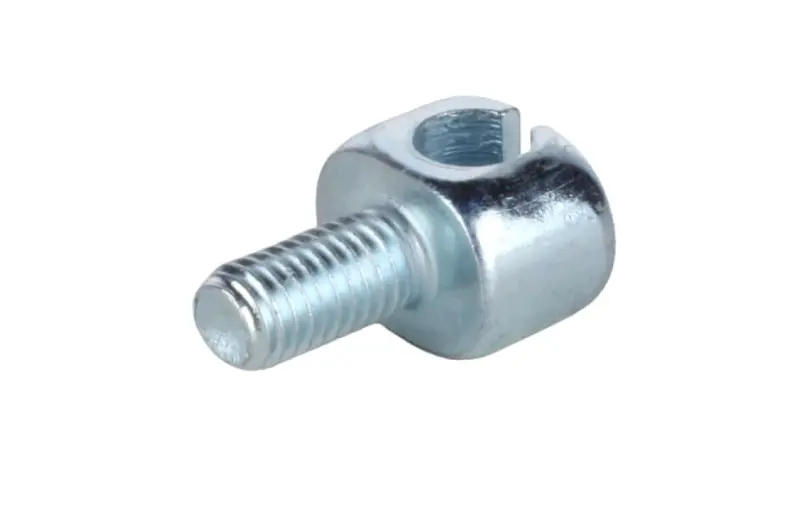

Фиксатор имеет наружную резьбовую часть, цилиндрический корпус, продольную прорезь и канал для размещения троса. Резьбовая часть служит для установки детали в предусмотренное посадочное место, а открытая прорезь позволяет завести трос сбоку. Такая компоновка удобна при обслуживании привода: трос можно расположить в канале с учетом его штатной трассы, не протягивая через отверстие весь привод вместе с наконечниками. Исполнение «тип 2» следует рассматривать как вариант формы детали, поэтому его нельзя заменять фиксатором другого исполнения только по общему назначению.

Деталь работает именно как опора и держатель троса, а не как самостоятельный механизм сцепления. Ее положение влияет на взаимное перемещение внутреннего троса и оболочки, поэтому посадка без перекоса важна для сохранения предусмотренного хода рычага. Корпус не должен мешать свободному направлению троса, а прорезь необходимо ориентировать так, чтобы привод проходил по штатной траектории без резкого перегиба и трения о соседние детали.

Как проверить совместимость

Перед выбором сравните фиксатор со снятой деталью и посадочным местом на технике. Основные точки проверки — диаметр и шаг наружной резьбы, длина резьбовой части, габариты цилиндрического корпуса, ширина прорези, диаметр внутреннего канала и форма упора для оболочки. Также имеют значение направление выхода троса, положение фиксатора относительно рычага сцепления и свободное пространство возле КПП. Совпадение одного лишь назначения недостаточно: у похожих мотоблоков крепление и геометрия тросового привода могут различаться.

• Тип детали: фиксатор троса сцепления КПП.
• Исполнение: тип 2.
• Марка: AMG.
• Область применения: тросовое управление сцеплением мотоблока.
• Конструктивные признаки: наружная резьба, цилиндрический корпус, прорезь и внутренний канал.

Установка и проверка после замены

Монтаж выполняют при ослабленном тросе, соблюдая схему его прокладки на конкретной модели мотоблока. Сначала фиксатор устанавливают в посадочное место, затем трос заводят в прорезь и располагают в канале, а оболочку устанавливают в предусмотренный упор. Резьбовое соединение затягивают без перекоса и без повреждения витков. После сборки проверяют, не задевает ли трос корпус КПП, кожух, тяги и другие подвижные части на всем рабочем ходе.

Затем рычаг сцепления несколько раз переводят между крайними положениями и оценивают свободный ход по инструкции к технике. Оболочка должна оставаться неподвижной в упоре, внутренний трос — двигаться без заедания, а рычаг механизма — возвращаться в исходное положение. Если ход отличается от требуемого, регулировку выполняют штатными регулировочными деталями привода; сам фиксатор не следует подтачивать, рассверливать или устанавливать с перекосом ради компенсации несовпадения.

Замена оправдана при поврежденной резьбе, деформации прорези, трещине корпуса или потере плотной посадки оболочки. Для точного заказа сохраните старую деталь до завершения монтажа: прямое сравнение резьбы, канала и посадочной формы помогает отличить исполнение «тип 2» от внешне близких фиксаторов троса сцепления и заднего хода.
