Пружины выхлопной трубы для прямотока 89 мм, 2 шт.

Пружины выхлопной трубы для прямотока 89 мм

Комплект из двух натяжных пружин предназначен для разъёмных соединений мотоциклетной выпускной системы, где труба и прямоточный глушитель стягиваются за предусмотренные производителем зацепы. Пружина поддерживает натяжение между сопрягаемыми деталями и воспринимает вибрации, возникающие во время работы двигателя. Такой способ крепления используют только там, где на обеих частях соединения уже имеются подходящие ушки или крюки.

Назначение и конструкция

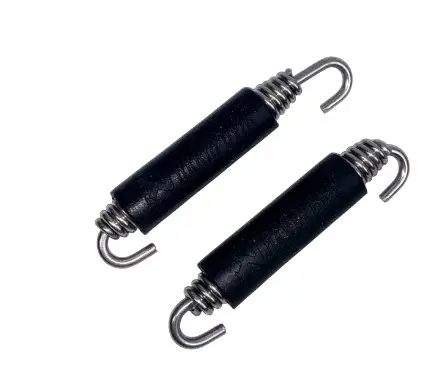

Каждая деталь имеет витую пружинную часть и открытые крючки с обоих концов. Центральная часть закрыта чёрной цилиндрической оболочкой. Крючки цепляются за ответные точки на элементах выхлопа, а растянутая пружина создаёт постоянное стягивающее усилие. Она удерживает уже собранное соединение, но не заменяет правильную посадку труб, уплотнение или другие детали крепежа, предусмотренные конструкцией конкретной выпускной системы.

Пара подходит для обслуживания прямоточного выхлопа, в котором применяются пружины соответствующей длины и формы. Наличие двух деталей удобно, когда конструкцией предусмотрены две одинаковые точки крепления. Если на мотоцикле используется другое количество пружин, его определяют по фактической схеме установленного глушителя и трубы.

Что проверить при подборе

Заявленная длина пружины — 89 мм. Один размер не гарантирует совместимость со всеми прямоточными системами: значение имеют расстояние между точками зацепа, геометрия крючков и расположение ответных ушек. При замене сравните новый комплект со снятыми пружинами в ненагруженном состоянии и измеряйте обе детали одинаковым способом.

• Длина: 89 мм по обозначению позиции; сопоставьте её с исходной пружиной и расстоянием между штатными зацепами.
• Тип концов: открытые крючки с двух сторон должны свободно входить в предусмотренные отверстия или ушки без переделки трубы.
• Схема крепления: соединение должно изначально быть рассчитано на пружинную стяжку; к системе без ответных зацепов комплект не подходит.
• Количество: в набор входят две пружины; перед началом работ пересчитайте все места крепления на обслуживаемом участке.
• Рабочее положение: после монтажа витая часть и крючки не должны касаться рамы, пластика, проводки или подвижных деталей мотоцикла.

Правильно подобранная пружина остаётся натянутой после полной посадки частей выхлопа. Слишком большая длина не обеспечит нужного натяжения, а чрезмерно короткая пружина потребует лишнего растяжения и может мешать правильному совмещению трубы с глушителем. Не используйте пружину для принудительного подтягивания деталей, которые не совпадают по посадке.

Замена и установка

Осмотр требуется, если пружина отсутствует, деформирована, заметно растянулась, потеряла натяг, покрылась глубокой коррозией либо имеет повреждённый крючок. Одновременно проверьте ответные ушки: новая деталь не исправит изношенную, треснувшую или погнутую точку крепления. При обслуживании пары оцените состояние обеих пружин, чтобы натяжение соединения соответствовало предусмотренной схеме.

Монтаж выполняют на полностью остывшей выпускной системе. Сначала трубы и глушитель устанавливают в правильное положение и убеждаются, что сопрягаемые части полностью посажены. Затем один крючок заводят в штатное ушко, а второй подтягивают специальным съёмником для пружин к противоположному зацепу. Усилие направляют вдоль пружины, не используя поверхность трубы как опору для рычага.

После установки проверьте, что оба крючка полностью вошли в точки зацепа, оболочка расположена на центральной части, а пружина не перекошена и не трётся о соседние детали. Комплект выбирают для ремонта или сборки прямоточной системы только после сверки длины, формы крючков и фактической схемы соединения.
