Универсальный фаркоп с шаром для ATV

Универсальный фаркоп с шаром для ATV

Фаркоп предназначен для организации задней точки сцепки на квадроцикле и присоединения прицепного оборудования с подходящей шаровой головкой. Такое исполнение используют для хозяйственных и других задач, когда конструкцией ATV предусмотрена буксировка. Плоская площадка объединяет тяговый шар, продольный монтажный паз и крепежную зону в одном компактном узле.

Конструкция и назначение

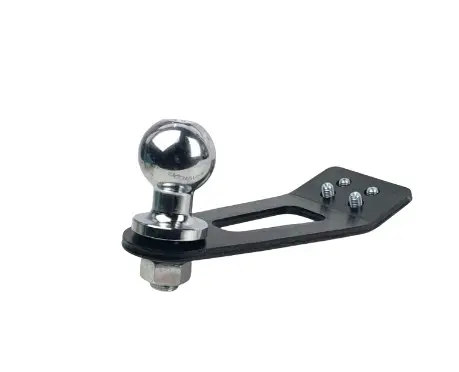

На одном конце металлической площадки установлена сферическая головка с опорным основанием и нижней гайкой. Противоположная часть имеет вытянутый паз и три крепежных элемента. Площадка выполнена в черном цвете, а шар имеет гладкую блестящую поверхность. Плоское исполнение следует учитывать при подборе: оно отличается от вставок, рассчитанных на квадратный приемник.

Во время соединения ответная головка дышла надевается на шар и фиксируется собственным запорным механизмом. Поэтому фаркоп и прицепное оборудование необходимо подбирать как согласованную пару. Совпадение требуется не только по форме соединения, но и по диаметру шара, расположению площадки на ATV, высоте сцепки и доступному пространству вокруг кронштейна.

Что проверить перед выбором

• Место крепления. Сопоставьте форму и размеры штатной задней площадки квадроцикла с основанием фаркопа. Продольный паз и крепежная зона должны располагаться без перекоса и не выходить за опорную поверхность.
• Схему отверстий. Проверьте координаты точек крепления, диаметр используемых болтов и доступ к гайкам с обратной стороны. Обозначение «универсальный» описывает тип исполнения, но не означает установку на любую модель без проверки.
• Размер сцепки. Диаметр шара должен точно соответствовать ответной головке прицепа. Несовместимые размеры нельзя компенсировать неполной фиксацией или дополнительными прокладками.
• Свободное пространство. Убедитесь, что шар, гайка и площадка не упираются в бампер, раму, элементы подвески или кузов. Дышлу необходим достаточный ход при поворотах и движении по неровной поверхности.
• Положение прицепа. После соединения оцените высоту дышла и его положение относительно ATV. Выраженный наклон может повлиять на распределение нагрузки и работу сцепного механизма.
• Допустимые нагрузки. Ориентируйтесь на ограничения, указанные изготовителями квадроцикла и прицепного оборудования. Параметры самой техники нельзя определять по внешнему виду фаркопа.

Установка и обслуживание

Монтаж выполняют на исправную и недеформированную опорную площадку. Контактные поверхности предварительно очищают, после чего фаркоп выставляют ровно и затягивают крепеж равномерно. Размер, класс прочности и момент затяжки крепежа выбирают по требованиям изготовителя ATV. Нижняя гайка шара и остальные соединения должны оставаться доступными для контрольного осмотра.

После установки проверьте полное закрытие замка ответной головки, отсутствие контакта дышла с деталями квадроцикла и достаточный ход сцепки в разных положениях. Перед каждым использованием осматривайте крепления, площадку и поверхность шара. Люфт, ослабление гаек, трещины, изгиб или заметный износ являются основанием прекратить эксплуатацию до обслуживания. После первой короткой поездки полезно повторно проверить затяжку соединений.

Модель подойдет как компактная основа шаровой сцепки для ATV, если совпадают монтажная схема, размеры сопрягаемых деталей и ограничения конкретной техники. Точная предварительная сверка этих параметров помогает установить фаркоп без переделки штатной площадки и обеспечить корректную работу прицепного соединения.
