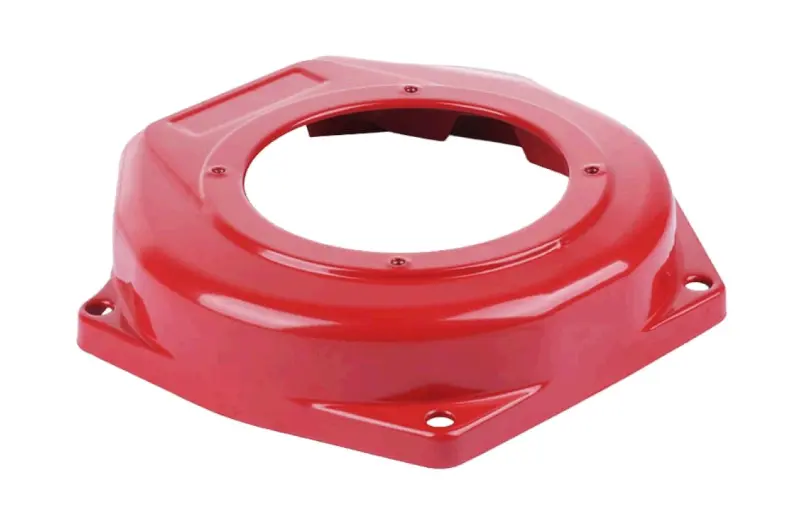

Корпус вентилятора AMG для двигателя 178F, тип 2

Корпус вентилятора AMG для двигателя 178F, тип 2

Корпус предназначен для дизельного двигателя 178F с принудительным воздушным охлаждением и применяется при ремонте мотоблока. Деталь устанавливается со стороны крыльчатки: закрывает эту зону, формирует направляющий кожух для потока воздуха и служит основанием для сопряженных деталей системы ручного запуска. Исполнение «тип 2» указывает на конкретную форму корпуса, поэтому одной надписи 178F при подборе недостаточно.

Профилированная форма охватывает область вентилятора и помогает воздуху проходить по предусмотренному производителем направлению к охлаждаемым поверхностям двигателя. Большой центральный проем расположен в зоне ручного стартера, а крепежные отверстия разнесены по внешнему контуру и вокруг центральной части. Такая геометрия задает положение корпуса относительно крыльчатки и соседних компонентов. Правильно установленная деталь не должна быть перекошена, касаться вращающихся частей или перекрывать штатный путь воздуха.

Когда требуется замена

Новый корпус устанавливают вместо детали с трещинами, вмятинами, нарушенной геометрией либо поврежденными местами крепления. Основанием для проверки также служат следы касания крыльчатки, посторонний звук со стороны вентилятора или заметное смещение кожуха после удара и предыдущего ремонта. Деформированный корпус нельзя выравнивать затяжкой болтов: это создает перекос и уменьшает зазор до вращающихся деталей. Сначала устраняют причину смещения, затем ставят корпус подходящего исполнения.

Что проверить перед выбором

• Модель двигателя. Деталь рассчитана на семейство 178F. Марку самого мотоблока используют только как дополнительный ориентир, поскольку на технике одной модели могут встречаться разные модификации двигателя.
• Исполнение. Требуется именно тип 2. Сравните со старым корпусом общий контур, высоту профиля, форму выступов и вырезов; корпус другого типа может не совпасть с соседними деталями.
• Крепежная схема. Сопоставьте количество и расположение отверстий по периметру, посадочную область вокруг центрального проема и точки крепления деталей ручного запуска.
• Рабочие зазоры. До окончательной сборки убедитесь, что кожух занимает штатное положение, крыльчатка свободно проворачивается, а ее лопасти нигде не задевают корпус.

Рекомендации по установке

Перед монтажом снимите поврежденный корпус без усилий, способных погнуть соседние детали, и очистите места прилегания от грязи и остатков старых отложений. Осмотрите крыльчатку, штатные крепежные точки и компоненты ручного стартера. Если причина замены связана с ударом или сильной деформацией, отдельно проверьте положение вентилятора: установка нового кожуха не устранит биение или смещение вращающейся части.

Сначала совместите все отверстия и наживите крепеж, не затягивая одну сторону до упора. Корпус должен сесть ровно без принудительного изгиба. Затем равномерно затяните крепления и еще раз проверьте свободное вращение крыльчатки. После пробного запуска контролируют отсутствие касания, дребезга и необычного шума. Такой порядок помогает сохранить предусмотренный зазор, правильное направление охлаждающего воздуха и аккуратную посадку корпуса на двигателе 178F.
