Пластиковый кожух обдува цилиндра Yamaha JOG 50

Пластиковый кожух обдува цилиндра Yamaha JOG 50

Кожух предназначен для ремонта системы принудительного воздушного охлаждения скутера Yamaha JOG 50. Он устанавливается в зоне цилиндра и вместе с вентилятором формирует направленный путь для воздуха: поток не рассеивается вокруг двигателя, а проходит вдоль охлаждаемой поверхности цилиндра. Такая деталь относится к моторному пластику и выполняет функциональную задачу, поэтому целый корпус и правильная посадка важны не меньше, чем внешний вид.

Назначение и конструкция

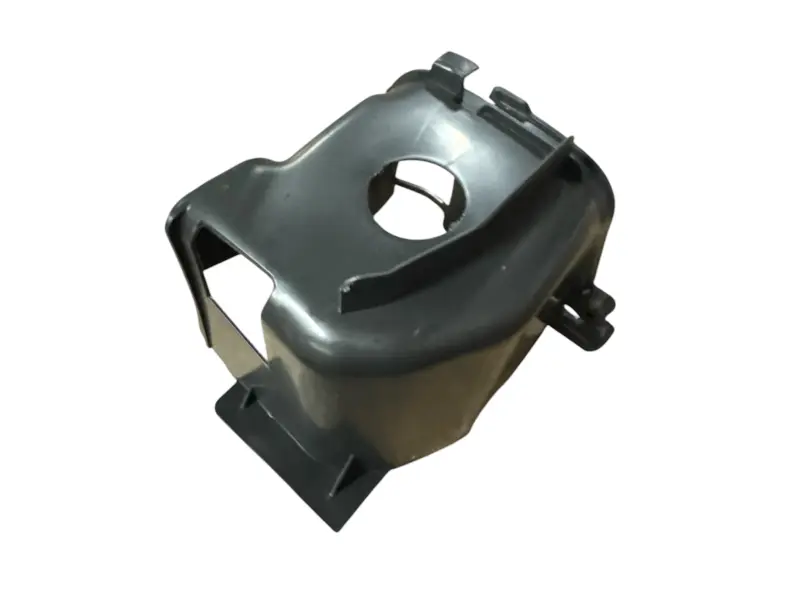

Формованный черный корпус охватывает рабочую зону цилиндра. В нем предусмотрены крупное круглое технологическое отверстие, боковой вырез, направляющие участки и несколько монтажных выступов. Эти элементы задают положение кожуха относительно цилиндра и соседней части системы обдува. После установки корпус должен образовывать предусмотренный канал без перекоса, свободных краев и контакта с подвижными деталями.

Кожух работает совместно с вентилятором у маховика: вентилятор создает поток, а корпус направляет его к цилиндру. Поэтому эксплуатация с отсутствующим, расколотым или плохо закрепленным пластиком нарушает штатное распределение воздуха. Новый кожух нужен не для изменения характеристик двигателя, а для восстановления заводского принципа воздушного охлаждения после повреждения или утраты прежней детали.

Когда стоит заменить кожух

Основанием для замены служат трещины корпуса, деформация после нагрева или механического воздействия, сломанные монтажные выступы и увеличенные отверстия крепления. Также проверьте пластик, если он дребезжит, смещается при работе двигателя либо между сопрягаемыми частями появился заметный зазор. Локальное повреждение около точки крепления со временем может привести к перекосу всей детали, поэтому при осмотре учитывают не только центральную часть, но и каждый край корпуса.

Как проверить совместимость

Обозначения Yamaha JOG 50 недостаточно для выбора без осмотра установленного двигателя: серия выпускалась в разных исполнениях, а форма моторного пластика зависит от конкретной модификации. Перед заказом сопоставьте новую деталь со снятым кожухом по следующим признакам:

• Общий контур. Сравните форму верхней части, высоту боковых стенок и направление переднего края.
• Технологические вырезы. Проверьте расположение круглого отверстия и прямоугольного бокового проема относительно цилиндра.
• Точки крепления. Количество, ориентация и положение монтажных выступов должны совпасть со штатными местами на двигателе.
• Сопряжение с соседним кожухом. Кромки должны соединяться без натяга и не оставлять лишних щелей на пути воздушного потока.
• Модификация скутера. Уточните код модели или двигателя и сравните компоновку с прежней деталью, особенно если мотор ранее заменяли.

Сохраните старый кожух до завершения установки: даже поврежденная деталь помогает точно проверить геометрию, вырезы и крепежные позиции. Цвет и похожий силуэт сами по себе не подтверждают совместимость.

Установка и контроль после ремонта

Монтаж выполняют на остывшем двигателе. Сначала очищают посадочную зону, проверяют состояние штатных винтов, втулок, резиновых опор и сопрягаемой части кожуха. Корпус устанавливают без принудительного изгиба, совмещая все выступы и отверстия до затяжки крепежа. Винты подтягивают равномерно: чрезмерное усилие на одной точке может деформировать пластик или повредить край отверстия.

После сборки убедитесь, что кожух закреплен без люфта, его кромки состыкованы, а внутри ничего не касается вращающихся частей. Затем кратковременно запустите двигатель и проверьте отсутствие дребезга и смещения. Правильно подобранный пластик Yamaha JOG 50 возвращает системе обдува предусмотренную конфигурацию и завершает ремонт без переделки штатных посадочных мест.
