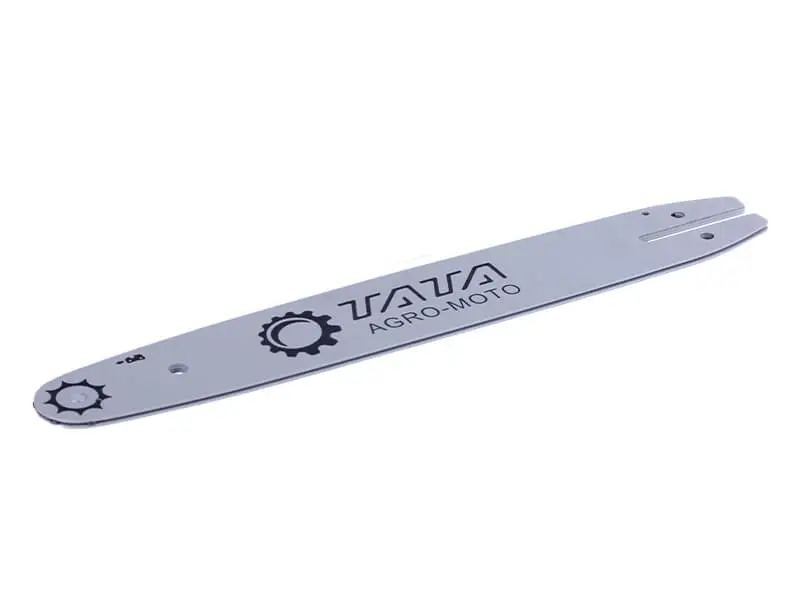

Шина TT AGRO MOTO 12″ для аккумуляторной цепной пилы

Шина TT AGRO MOTO 12″ для аккумуляторной цепной пилы

Направляющая шина номинального размера 12 дюймов предназначена для аккумуляторной цепной пилы. Она служит основой режущей гарнитуры: ведущие звенья цепи движутся в продольном пазу, благодаря чему цепь сохраняет заданную траекторию во время пиления. Такая шина подходит для обслуживания инструмента, используемого при обрезке деревьев, садовых работах и распиливании деревянных заготовок небольшой и средней толщины.

Конструкция и основные размеры

Шина изготовлена из стали и имеет общие размеры 350×53×4 мм. Масса детали составляет 436 г. В носовой части расположена ведомая звездочка, обеспечивающая поворот цепи, а хвостовик выполнен с продольным монтажным пазом и крепежными отверстиями. Межцентровое расстояние отверстий крепления — 35 мм. Эти параметры необходимо учитывать при подборе: одинаковый номинальный размер не означает, что шины имеют одинаковый хвостовик и подходят к одной модели пилы.

Размер 12 дюймов обеспечивает удобную для компактной аккумуляторной пилы длину режущей гарнитуры. Стальная конструкция рассчитана на направленное движение цепи и сохранение формы при штатной нагрузке. Для ровного реза шина должна работать совместно с правильно подобранной, заточенной и натянутой цепью, а ее паз и носовая звездочка не должны иметь повреждений или чрезмерного износа.

Что проверить перед покупкой

При выборе недостаточно сопоставить только обозначение 12″. Шина, цепь и приводная звездочка пилы образуют согласованный комплект, поэтому все посадочные и цепные параметры должны совпадать с требованиями конкретного инструмента. Сравните новую деталь со снятой шиной и техническими данными пилы.

• Хвостовик: проверьте форму продольного паза, расположение крепежных и дополнительных отверстий.
• Крепление: сопоставьте межцентровое расстояние 35 мм и положение шины относительно корпуса пилы.
• Цепь: ее шаг должен соответствовать звездочкам, а толщина ведущих звеньев — ширине направляющего паза.
• Длина цепи: учитывайте количество ведущих звеньев; цепи для шин одного номинального размера могут различаться.
• Система смазки: отверстие подачи масла на шине должно совмещаться с каналом на корпусе инструмента.

Шаг цепи, ширина паза и количество ведущих звеньев нельзя определять только по длине шины. Используйте параметры, предусмотренные инструкцией аккумуляторной пилы, либо полностью сопоставьте их со старой исправной гарнитурой. Цепь не должна входить в паз с усилием или иметь заметный боковой люфт.

Установка и обслуживание

Перед монтажом отключите питание инструмента. Очистите посадочное место, продольный паз и канал подачи масла от опилок и загрязнений. Установите шину на крепление, уложите цепь на приводную и носовую звездочки, затем убедитесь, что ведущие звенья полностью вошли в паз по всей длине. После установки крышки отрегулируйте натяжение по инструкции пилы и окончательно затяните крепеж.

Правильно установленная цепь удерживается в пазу без провисания, но свободно перемещается по шине при ручной проверке. После натяжения убедитесь, что масло поступает к гарнитуре. Работа с загрязненным каналом, поврежденным пазом или недостаточной смазкой вызывает перегрев и ускоряет износ контактных поверхностей.

Когда требуется замена

Шину следует осмотреть при появлении увода реза в сторону, заусенцев на кромках, неравномерного износа направляющих, деформации или сужения паза. Основанием для замены также служат повреждения носовой части, затрудненное вращение звездочки и частое соскакивание правильно подобранной цепи. Установка новой цепи на сильно изношенную шину не устраняет дефекты направляющих и может привести к быстрому износу новой гарнитуры.

Характеристики

• Тип: направляющая пильная шина
• Назначение: аккумуляторная цепная пила
• Номинальный размер: 12 дюймов
• Общие размеры: 350×53×4 мм
• Межцентровое расстояние отверстий: 35 мм
• Материал: сталь
• Масса: 436 г
• Производитель: TT AGRO MOTO

Эта модель подойдет для ремонта аккумуляторной пилы при полном совпадении хвостовика, крепежных отверстий, канала смазки и параметров используемой цепи. Точная проверка всей гарнитуры до установки помогает получить правильную посадку и стабильное движение цепи.
