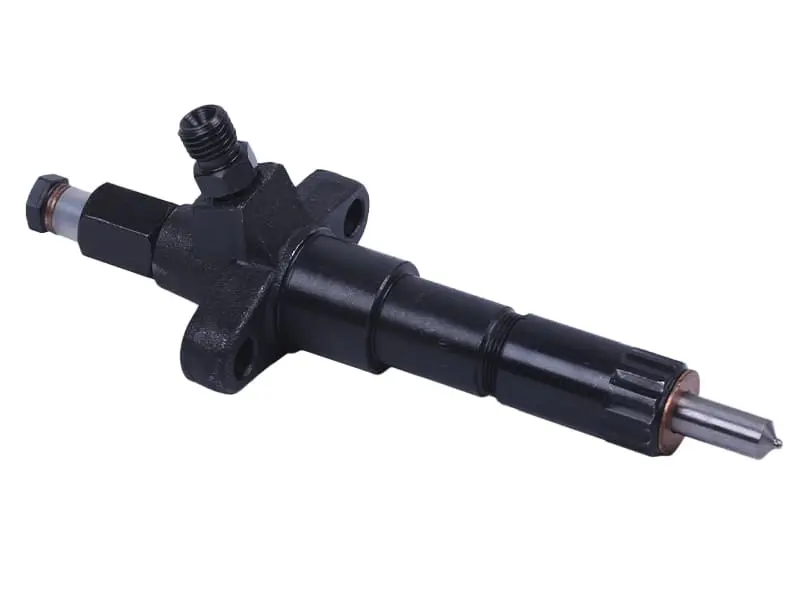

Форсунка в сборе для дизельного двигателя ZS/ZH 1100 AMG

Форсунка в сборе для дизельного двигателя ZS/ZH 1100 AMG

Форсунка предназначена для топливной системы дизельных двигателей серии ZS1100 и ZH1100, которые устанавливаются на мотоблоки и мототракторы. Это собранная деталь, а не отдельный распылитель: она устанавливается в головку цилиндра, принимает топливо от насоса высокого давления и распыляет его в камере сгорания. От правильной работы форсунки зависят уверенный запуск, равномерность работы двигателя и полноценное сгорание поданной порции топлива.

Модели ZS1100 и ZH1100 относятся к одноцилиндровым четырехтактным дизельным двигателям водяного охлаждения, для которых в товарных каталогах указывается мощность 15 л.с. Такая форсунка применяется как на мотоблоках, так и на мототракторах с соответствующим двигателем. Ориентироваться только на марку техники нельзя: одна и та же машина может выпускаться с разными моторами, а одинаковые двигатели встречаются на технике разных производителей.

Что проверить при подборе

• Модель двигателя. Основной критерий совместимости — обозначение ZS1100 или ZH1100. Его следует сверить по данным двигателя и технической документации машины.
• Исполнение корпуса. Сопоставьте форму цилиндрической части, конфигурацию монтажного фланца и расположение двух крепежных отверстий со снятой форсункой.
• Подключения. Проверьте расположение резьбовых штуцеров, направление подхода топливной трубки и возможность установить деталь без натяга или перекоса магистрали.
• Посадочная часть. Сравните длину и форму носика распылителя, посадочное место и применяемое уплотнение. Эти признаки важны даже при совпадении общего назначения детали.

Форсунку проверяют при затрудненном запуске, неравномерной работе, изменении дымности, снижении мощности, повышенном расходе топлива или следах подтекания. Такие проявления не всегда означают неисправность только этой детали: похожие симптомы могут возникать из-за загрязненного фильтра, попадания воздуха в магистраль, нарушения подачи топлива насосом или неверной регулировки. До замены полезно оценить состояние всей топливной системы, а качество распыла и давление открытия проверить на специализированном стенде.

Рекомендации по установке

Работы выполняют на чистом двигателе. Перед отсоединением трубки необходимо удалить загрязнения вокруг форсунки, чтобы частицы не попали в открытые каналы. На время ремонта отверстия топливной магистрали закрывают чистыми защитными заглушками. Посадочное место очищают, уплотнение осматривают и при повреждении заменяют подходящим для двигателя. Форсунку устанавливают без перекоса, крепеж затягивают равномерно, а соединения топливной трубки не используют для принудительного совмещения деталей.

После сборки из магистрали удаляют воздух в порядке, предусмотренном для двигателя ZS1100 или ZH1100, затем контролируют соединения на отсутствие утечек и оценивают работу мотора на разных режимах. Форсунка в сборе подходит для ремонта, когда требуется заменить деталь целиком, сохранив штатную компоновку топливной системы двигателя серии ZS/ZH 1100.
