Колодки сцепления мотокосы с длинной пружиной

Колодки сцепления мотокосы с длинной пружиной

Деталь предназначена для центробежного сцепления бензиновой мотокосы или триммера. Она участвует в передаче вращения от двигателя к приводному барабану: при увеличении оборотов колодки расходятся, их наружные фрикционные поверхности прижимаются к внутренней поверхности барабана, после чего привод начинает вращаться. При уменьшении оборотов пружина стягивает колодки и размыкает сцепление.

Конструкция и назначение

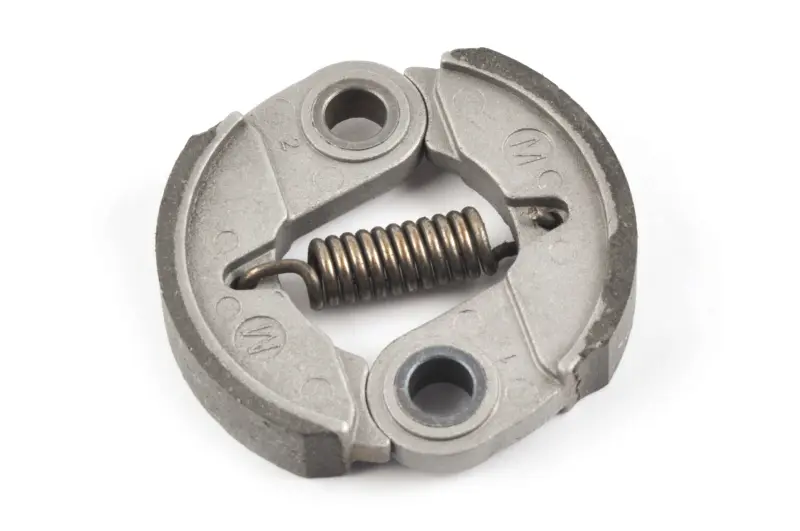

Узел состоит из двух дугообразных колодок, соединенных одной длинной растяжной пружиной. В каждой колодке предусмотрено монтажное отверстие, а по внешнему радиусу расположена рабочая поверхность, контактирующая с барабаном. Такая конструкция применяется в автоматических центробежных сцеплениях бензоинструмента и не требует отдельного ручного управления во время кошения.

Колодки устанавливают при ремонте сцепления, если прежние детали получили выраженную выработку, работают неравномерно или не обеспечивают нормальное включение привода. Поводом проверить механизм могут быть рывки при наборе оборотов, проскальзывание, задержка передачи вращения, посторонний шум либо вращение режущей оснастки на холостом ходу. Такие признаки не всегда вызваны только колодками, поэтому одновременно следует осмотреть пружину, барабан, крепления и проверить регулировку холостого хода.

Что проверить перед выбором

Обозначение «длинная пружина» описывает конкретный вариант конструкции. Его нельзя автоматически заменять исполнением с короткими пружинами: детали могут отличаться геометрией, расположением точек крепления и способом стягивания колодок. Даже у внешне похожих мотокос встречаются разные сцепления, поэтому подбор только по общему названию техники недостаточен.

• Тип конструкции: две колодки, соединенные одной длинной пружиной.
• Наружный размер: сравните общий диаметр собранных колодок со снятой деталью и внутренним размером барабана.
• Посадка: сопоставьте диаметр монтажных отверстий, расстояние между их центрами и положение колодок относительно креплений.
• Геометрия: проверьте толщину, высоту, форму торцов, упоров и наружных дуговых поверхностей.
• Сопряженные детали: убедитесь, что пружина, барабан и крепеж соответствуют выбранному исполнению сцепления.

Если точные параметры старой детали неизвестны, ее лучше снять до заказа и выполнить измерения штангенциркулем. Для надежного сравнения нужны несколько размеров, а не только наружный диаметр. Название модели мотокосы также следует учитывать вместе с модификацией двигателя и фактической конструкцией установленного механизма.

Установка и проверка после ремонта

Монтаж выполняют на остановленном и остывшем двигателе согласно руководству конкретной мотокосы. Перед сборкой очищают посадочные места и внутреннюю поверхность барабана, проверяют отсутствие глубоких борозд, перекоса и повреждений креплений. Фрикционные поверхности должны оставаться чистыми: масло и густая смазка в зоне контакта с барабаном ухудшают зацепление и могут вызвать проскальзывание.

После установки обе колодки должны перемещаться без заедания, расходиться симметрично и возвращаться под действием пружины. Барабан при заглушенном двигателе проверяют на свободное вращение без постоянного трения о колодки. После окончательной сборки работу сцепления оценивают сначала без нагрузки: режущая оснастка не должна получать привод на устойчивом холостом ходу, а при наборе оборотов включение должно происходить без резких ударов и необычной вибрации. Если механизм не размыкается или работает с сильным шумом, эксплуатацию прекращают и повторно проверяют сборку и сопряженные детали.
