Удлинитель штока вилки HR-117 1 1/8″, 28,6×117 мм, алюминиевый, серый

Удлинитель штока вилки HR-117 1 1/8″

HR-117 предназначен для изменения высоты установки выноса на велосипеде с безрезьбовой рулевой колонкой и штоком вилки диаметром 28,6 мм. Удлинитель закрепляется на существующем штоке и образует более высокое посадочное место для выноса. Такое решение применяют, когда доступной длины штатного штока недостаточно для выбранного положения руля либо велосипедисту требуется настроить кокпит под более прямую посадку без замены вилки.

Конструкция и регулировка

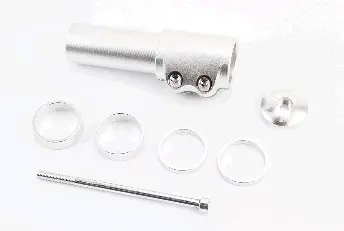

Серый корпус длиной 117 мм изготовлен из алюминия. Нижняя часть фиксируется на штоке вилки двухболтовым боковым зажимом, а верхняя цилиндрическая часть служит местом установки выноса. В набор входят четыре проставочных кольца, верхняя крышка и длинный крепежный болт. Кольца позволяют собирать несколько вариантов положения выноса в пределах доступной высоты удлинителя, заполняя пространство под ним.

Проставки используются не как декоративные детали: их сочетание определяет расположение выноса на удлинителе. Высоту лучше изменять поэтапно, каждый раз оценивая посадку, доступ к тормозным ручкам и манеткам, а также поведение велосипеда при повороте руля. При подъеме кокпита штатные тросы, рубашки и гидролинии не становятся длиннее, поэтому их свободный ход необходимо проверить заранее во всем диапазоне поворота руля.

Что проверить при выборе

• Тип рулевой системы. HR-117 рассчитан на безрезьбовую конструкцию Ahead. Резьбовой шток и погружной вынос с распорным креплением требуют деталей другого типа.
• Посадочный диаметр. Шток вилки и зажим выноса должны соответствовать размеру 1 1/8″, то есть 28,6 мм. Совпадение только одного из этих параметров недостаточно для правильной сборки.
• Доступное место для крепления. На штатном штоке должна оставаться подходящая зона для полного контакта нижнего зажима. Поверхность в месте установки должна быть ровной, чистой и без повреждений.
• Желаемое положение руля. Размер 117 мм характеризует длину изделия, но итоговая высота руля зависит также от выбранного сочетания колец, геометрии выноса и первоначальной сборки рулевой колонки.
• Тросы и гидролинии. После выбора высоты они не должны натягиваться, перегибаться или ограничивать свободный поворот вилки в обе стороны.

Установка и контроль

Для монтажа снимают верхнюю крышку и вынос, устанавливают удлинитель на очищенный шток, подбирают расположение проставок и возвращают вынос на новое посадочное место. Верхняя крышка с длинным болтом участвует в настройке преднатяга подшипников рулевой колонки, после чего удлинитель и вынос выравнивают относительно переднего колеса и фиксируют боковыми болтами. Крепеж затягивают последовательно и с моментом, указанным изготовителями соответствующих компонентов.

После сборки руль должен поворачиваться плавно, а в рулевой колонке не должно быть стука или свободного хода. Следует также проверить надежность обоих зажимов, положение проставок и отсутствие натяжения органов управления. Короткая пробная поездка помогает окончательно оценить новую посадку; затем крепеж проверяют повторно. Если состояние штока, порядок настройки подшипников или совместимость компонентов вызывают вопросы, установку стоит поручить велосипедному механику.
