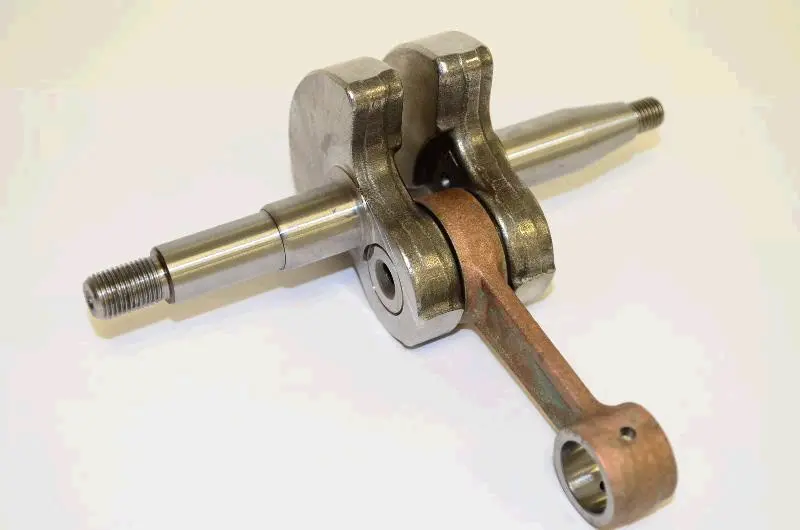

Коленвал с шатуном для бензопил Husqvarna 268/272 WOODMAN

Коленвал с шатуном WOODMAN для Husqvarna 268/272

Коленвал предназначен для ремонта бензопил Husqvarna 268 и 272. Деталь устанавливается внутри двигателя, соединяется с поршнем через шатун и преобразует его возвратно-поступательное движение во вращение. От коленвала крутящий момент передаётся механизмам привода бензопилы. Это одна из основных деталей двигателя, поэтому её состояние непосредственно влияет на равномерность вращения, уровень механического шума и вибрации.

Конструкция и назначение

Изделие выполнено в виде коленчатого вала в сборе с шатуном. Конструкция включает две щеки, шатун с верхней головкой и два выходных конца вала. Такая конфигурация соответствует расположению детали между половинами картера: опорные участки вала устанавливаются в коренные подшипники, а места их выхода из картера уплотняются сальниками. Резьбовые концы служат для присоединения предусмотренных конструкцией пилы деталей со стороны маховика и привода.

Шатун связывает коленвал с поршневой группой. Его нижняя головка работает на кривошипе, а верхняя соединяется с поршневым пальцем через соответствующий подшипник. При каждом ходе поршня нагрузка передаётся на кривошипный механизм, после чего вал продолжает вращение. Поэтому при подборе важна не только заявленная модель бензопилы, но и совпадение всей присоединительной геометрии.

Когда требуется замена

Поводом для диагностики служат заметный стук из картера, нетипичная вибрация, заедание при проворачивании, повреждение посадочных поверхностей или недопустимый люфт шатуна. Сервисная проверка предусматривает осмотр большой и малой головок шатуна, коренных подшипников, уплотнений и поверхностей вала. Следы прихвата, выраженное изменение цвета от перегрева, повреждение игольчатых элементов либо радиальный люфт нижней головки указывают на необходимость замены коленвала. Небольшое осевое перемещение шатуна само по себе не следует путать с радиальным люфтом.

После заклинивания двигателя одной заменой поршневой группы ограничиваться не стоит. Частицы повреждённых деталей могут попасть в картер, а ударная нагрузка способна отразиться на шатуне, подшипниках и посадочных местах. Перед сборкой картер очищают, сопрягаемые поверхности осматривают, а состояние связанных деталей оценивают отдельно.

Что проверить при подборе

• Модель пилы: позиция заявлена для Husqvarna 268 и 272.
• Исполнение двигателя: сверяют модификацию и производственную версию бензопилы, поскольку в каталогах запчастей встречается разделение по серийным диапазонам.
• Форма концов вала: сравнивают длину ступеней, резьбу, конусные и цилиндрические посадочные участки со снятой деталью.
• Шатун: проверяют форму обеих головок, ширину нижней части и положение шатуна между щеками.
• Сопряжённые детали: до установки оценивают подшипники, сальники, поршневой палец и посадки в картере.

Указание Husqvarna 268/272 является основным ориентиром, однако перед заказом следует сопоставить старый коленвал с этой деталью по конструкции и присоединительным поверхностям. Такой подход особенно важен для пил разных лет выпуска и техники, которая ранее ремонтировалась с использованием других модификаций деталей.

Установка и контроль после ремонта

Замена требует разборки двигателя и разделения половин картера. Коленвал устанавливают без ударной нагрузки, используя подходящую оснастку, чтобы не повредить резьбу, посадочные поверхности и подшипники. При сборке контролируют свободное вращение вала и движение шатуна без закусывания. Коренные подшипники с шумом, рывками или чрезмерным люфтом подлежат замене; уплотнения также проверяют на износ.

После соединения картера вал должен вращаться равномерно, без заеданий и постороннего контакта щёк с корпусом. До окончательной сборки проверяют правильность положения шатуна и сопряжение с поршневой группой. Коленвал WOODMAN подходит для капитального ремонта двигателя Husqvarna 268/272, когда штатная деталь изношена, повреждена либо не обеспечивает нормальную работу кривошипного механизма.
