Верхний кожух бензопилы STIHL MS 180 FORESTER

Верхний кожух бензопилы STIHL MS 180 FORESTER

Корпусная деталь FORESTER предназначена для замены верхнего кожуха бензопилы серии STIHL MS 180. Она закрывает верхнюю часть моторного отсека, область цилиндра и воздушного фильтра, ограничивает прямое попадание опилок и крупной пыли к расположенным под ней компонентам. Кожух также участвует в организации потока охлаждающего воздуха, поэтому его форма, посадка и состояние вентиляционных отверстий имеют практическое значение для нормальной эксплуатации пилы.

Замена требуется, если штатный кожух треснул, деформировался, потерял часть крепления или больше не удерживается в предусмотренном положении. Поврежденная деталь может прилегать неплотно, вибрировать и оставлять внутреннюю зону без нормального прикрытия. Установка целого кожуха восстанавливает наружную конфигурацию бензопилы и позволяет снова закрыть обслуживаемые компоненты без временных стяжек и других ненадежных решений.

Конструкция и назначение

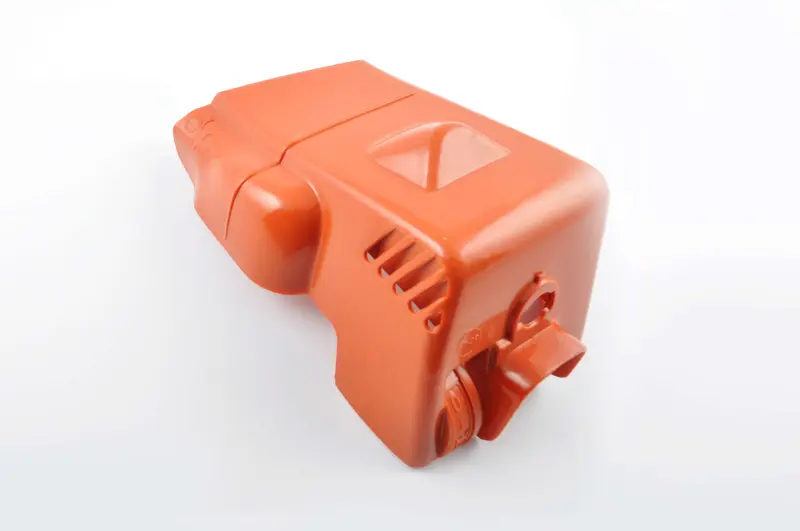

Кожух выполнен в характерном оранжевом цвете. В конструкции предусмотрены боковые вентиляционные прорези, формованные посадочные контуры и поворотный фиксатор. Такая компоновка совмещает защитную функцию с возможностью снять верхнюю часть корпуса для обслуживания воздушного фильтра и свечи зажигания. Деталь не является герметичной крышкой: отверстия должны оставаться открытыми и чистыми, чтобы не нарушать предусмотренное прохождение воздуха.

Практические преимущества

• Боковые вентиляционные прорези поддерживают прохождение охлаждающего воздуха в зоне цилиндра при собранном корпусе.
• Поворотный фиксатор позволяет снимать и устанавливать кожух при плановом доступе к воздушному фильтру и свече зажигания.
• Цельная наружная форма прикрывает верхнюю часть двигателя от прямого попадания щепы, опилок и крупного мусора во время работы.

Как проверить совместимость

Основной ориентир для подбора — бензопила STIHL MS 180 и полное совпадение исполнения со старым кожухом. У этой серии встречаются разные варианты верхней части корпуса, зависящие от модификации и периода выпуска. Одного обозначения MS 180 недостаточно, если неизвестно конкретное исполнение пилы. Перед выбором сопоставьте общую геометрию, расположение и форму боковых прорезей, контуры возле рукоятки, тип поворотного фиксатора, точки прилегания и конфигурацию зоны воздушного фильтра.

Особое внимание уделите сопряжению кожуха с корпусом фильтра. Эти детали должны соответствовать друг другу по форме: несовпадающий вариант может не сесть на место даже при одинаковом названии модели. Не следует подгонять кожух нагревом, сверлением или силовым защелкиванием. Если контуры либо фиксатор заметно отличаются от снятой детали, необходимо подобрать исполнение, соответствующее конкретной версии бензопилы.

Установка и проверка после замены

Работы выполняют на остановленной и остывшей пиле. До снятия старого кожуха поверхность вокруг него очищают от свободных опилок, чтобы загрязнение не попало к фильтру и свече. На конструкции этого типа фиксатор отпускают поворотом, после чего кожух поднимают без перекоса. Новую деталь устанавливают в обратной последовательности, предварительно проверив чистоту посадочных контуров и отсутствие посторонних предметов под крышкой.

После монтажа кожух должен прилегать по контуру, не качаться и не подниматься при легкой проверке рукой. Фиксатор обязан войти в предусмотренное положение без чрезмерного усилия, а вентиляционные прорези не должны перекрываться загрязнением. До запуска также проверяют, что крышка не зажимает соседние детали и не мешает органам управления. Такой порядок помогает правильно восстановить корпус после повреждения и сохранить удобный доступ к обслуживаемой верхней части бензопилы.
