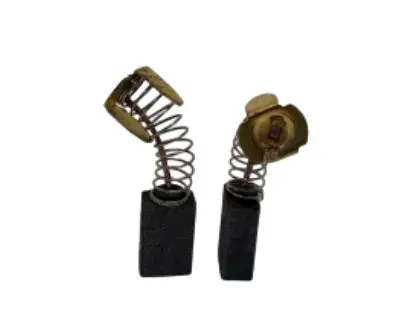

Угольные щётки 5×8×12 мм для электроинструмента, П-образный пятак

Угольные щётки 5×8×12 мм с П-образным пятаком

Эти угольные щётки предназначены для обслуживания электроинструмента с коллекторным электродвигателем. Во время работы они передают электрический ток на коллектор якоря, поэтому их рабочая часть постепенно изнашивается и со временем требует замены. Данная позиция подходит для ремонта в том случае, если установленная в инструменте щётка имеет размер 5×8×12 мм, пружинную конструкцию и такой же П-образный пятак.

При подборе важно учитывать всю конструкцию детали, а не только размеры угольной части. Щётка состоит из рабочей угольной части, пружины и контактного элемента в форме П-образного пятака. Пружина обеспечивает установку детали в щеткодержателе, а пятак подключается к штатной части электрической схемы. Поэтому размеры, форма контакта, его расположение и способ установки должны соответствовать снятой щётке.

Что нужно проверить перед покупкой

Сначала измерьте все три стороны старой угольной части и убедитесь, что они соответствуют размеру 5×8×12 мм. Затем сравните пружину и П-образный пятак: значение имеют не только их наличие, но и расположение относительно рабочей части. Новая щётка должна устанавливаться тем же способом, что и заменяемая. Простого сходства по внешнему виду или совпадения одной стороны недостаточно для правильного подбора.

Отдельно проверьте щеткодержатель. Угольная часть должна свободно входить в посадочное место, перемещаться без заеданий и не становиться с перекосом. Чрезмерный люфт также нежелателен. Даже щётки одинакового размера могут различаться контактным выводом, поэтому совпадение габаритов без соответствия П-образного пятака не означает, что деталь подойдёт для конкретного инструмента.

Конструкция и применение

• Угольная часть 5×8×12 мм — позволяет точно сопоставить деталь с размерами снятой щётки.
• П-образный пятак — рассчитан на инструмент с соответствующим штатным типом подключения.
• Пружинная конструкция — обеспечивает установку рабочей части в щеткодержателе.
• Назначение для коллекторного двигателя — щётки применяются при плановом обслуживании и замене изношенных расходных деталей электроинструмента.

Если работа электроинструмента изменилась или двигатель нуждается в обслуживании, состояние щёток следует проверить вместе с другими элементами, требующими диагностики. При наличии в инструменте двух щёток осмотрите обе позиции одновременно. Так можно оценить равномерность их износа и убедиться, что для замены выбраны детали с одинаковыми размерами, конструкцией и типом подключения.

Установка

Перед началом работ обязательно отключите электроинструмент от питания. Снимите изношенную щётку и очистите посадочное место от пыли, способной мешать свободному перемещению новой детали. Установите щётку в щеткодержатель без перекоса, расположив пружину и контакт так же, как у снятой детали. После установки убедитесь, что угольная часть движется свободно и нигде не заедает.

Выбирайте эту позицию, когда одновременно совпадают все основные параметры: размер угольной части 5×8×12 мм, пружинное исполнение, форма и расположение П-образного пятака, а также способ установки в щеткодержатель. Такая проверка помогает правильно подобрать расходную деталь для обслуживания коллекторного электроинструмента.
