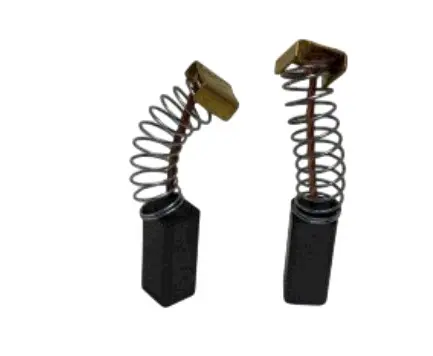

Щетки 5×5×11,5 для электроинструмента с П-образным пятаком

Щетки 5×5×11,5 с П-образным пятаком

Комплект щеток предназначен для обслуживания и ремонта электроинструмента с коллекторным электродвигателем. Во время работы щетка передает электрический ток между неподвижной частью двигателя и вращающимся коллектором. От состояния этого контакта зависят стабильный запуск и ровная работа инструмента. По мере эксплуатации рабочая часть щетки естественным образом укорачивается, а пружина прижимает ее к коллектору и поддерживает контакт.

Эту позицию выбирают для замены изношенных штатных щеток, когда необходимо восстановить контактный узел без замены всего двигателя. Размерное обозначение щеток — 5×5×11,5. Конструкция включает П-образный пятак, поэтому при подборе нужно учитывать не только размер рабочего бруска, но и форму контактной части, расположение элементов и способ подключения в конкретном электроинструменте.

Как правильно подобрать щетки

Надежнее всего сравнить комплект со снятой деталью. Сопоставьте обозначение 5×5×11,5, форму корпуса и исполнение П-образного пятака. Отдельно проверьте расположение контакта, длину пружины и способ ее фиксации. Эти элементы определяют правильную посадку щетки в двигателе и должны соответствовать штатной конструкции.

Совпадения одного размера рабочего бруска недостаточно. При другой форме пятака, отличающейся контактной части или иной конструкции щеткодержателя деталь может не подойти. Не следует заменять П-образный пятак похожим по виду вариантом: контакт должен правильно соединяться со штатной частью двигателя. При выборе для конкретной модели ориентируйтесь на образец снятой щетки или каталожные данные инструмента.

Проверка перед установкой

Перед заменой осмотрите обе старые щетки, коллектор и щеткодержатели. Неровный износ может указывать на проблему с посадкой или работой контактного узла. Следы перегрева, повреждение провода либо деформация контакта требуют дополнительной проверки двигателя и посадочного места до установки нового комплекта.

Щетка должна свободно двигаться внутри щеткодержателя, без перекоса, заеданий и лишнего усилия. Именно свободный ход позволяет пружине постоянно прижимать рабочую часть к коллектору по мере ее износа. Если деталь движется туго, сначала найдите и устраните причину, а затем продолжайте сборку. Установка щетки с затрудненным ходом не обеспечивает правильной работы контактного узла.

Установка и обслуживание

Устанавливайте новые щетки аккуратно, сохраняя правильное положение пружины и П-образного пятака. Контактную часть соединяйте так, как это предусмотрено штатной конструкцией инструмента. После размещения убедитесь, что щетки не перекашиваются, свободно перемещаются в держателях и пружины корректно их прижимают.

При обслуживании оценивайте состояние обеих щеток, даже если заметный износ обнаружен только с одной стороны. Одновременно проверьте щеткодержатели и поверхность коллектора. Такой осмотр помогает вовремя заметить причины неравномерного износа и правильно установить новый комплект. Щетки 5×5×11,5 с П-образным пятаком подходят для планового обслуживания и ремонта коллекторного электроинструмента при полном совпадении конструкции со снятыми деталями.
