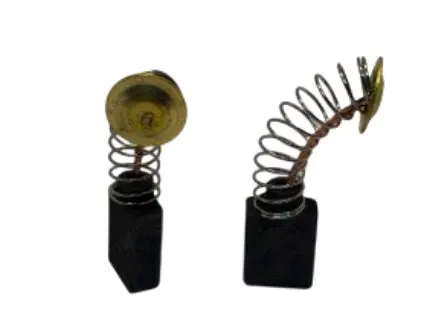

Угольные щетки 5×10×12 для электроинструмента, круглый пятак

Угольные щетки 5×10×12 с круглым пятаком

Эти угольные щетки предназначены для обслуживания и ремонта щеточного узла электродвигателя электроинструмента. Во время работы щетка прижимается к коллектору и передает ток на вращающийся якорь. Чтобы двигатель работал правильно, новая деталь должна соответствовать снятой щетке по размеру, форме корпуса и исполнению контакта.

Размер 5×10×12 — основной параметр для подбора щетки к посадочному месту в щеткодержателе. Перед заказом измерьте старую деталь по трем граням и сравните полученные значения. Одновременно убедитесь, что корпус щетки имеет такую же форму и свободно перемещается в канале держателя. Слишком широкая деталь не войдет в посадочное место, а несовпадение других размеров не позволит правильно установить ее в штатный узел.

Не менее важно исполнение контакта. Здесь используется круглый пятак, поэтому при сравнении со снятой щеткой проверьте его форму и расположение относительно корпуса и пружины. Такое сопоставление позволяет сохранить штатный способ присоединения к контактной группе без переделки узла. В конструкцию входят угольная рабочая часть, пружина и круглый контактный пятак. Пружина поджимает щетку к коллектору во время работы двигателя.

Как правильно подобрать щетки

Начните с демонтированной детали: последовательно сравните все три размера, форму корпуса, тип контактного пятака и его положение. Не выбирайте щетки только по названию электроинструмента. Даже в одной модели могут встречаться разные исполнения щеточного узла, поэтому решающими остаются фактические параметры установленной детали.

Проверьте, как старая щетка располагалась в держателе и каким способом была подключена. Новая деталь должна входить в штатный канал без перекоса, свободно перемещаться в нем и иметь такое же контактное исполнение. Совпадение размера 5×10×12 само по себе недостаточно, если форма корпуса, круглый пятак или его расположение отличаются от исходной конструкции.

Что проверить перед установкой

Перед заменой осмотрите щеткодержатель, пружину и контактную часть демонтированного узла. Загрязнение, повреждение или деформация соседних деталей могут мешать нормальной установке и работе новой щетки. В таком случае одной замены расходной детали недостаточно: сначала необходимо устранить причину, из-за которой щетка не может правильно перемещаться или прижиматься к коллектору.

Устанавливайте щетку в штатный держатель без усилия и перекоса. После размещения убедитесь, что пружина поджимает рабочую часть, а круглый пятак подключается так же, как у снятой детали. Не изменяйте штатный узел ради установки варианта с отличающейся конфигурацией — правильнее выбрать щетку, полностью совпадающую по ключевым параметрам.

Применение при ремонте

Щетки 5×10×12 с круглым пятаком подходят для планового обслуживания электроинструмента и замены после диагностики износа щеток. Их выбирают для восстановления щеточного узла, в котором уже использовались детали такого же размера и контактного исполнения. Точное сравнение со старой щеткой помогает сразу подобрать подходящий вариант и установить его в предусмотренный конструкцией держатель.
