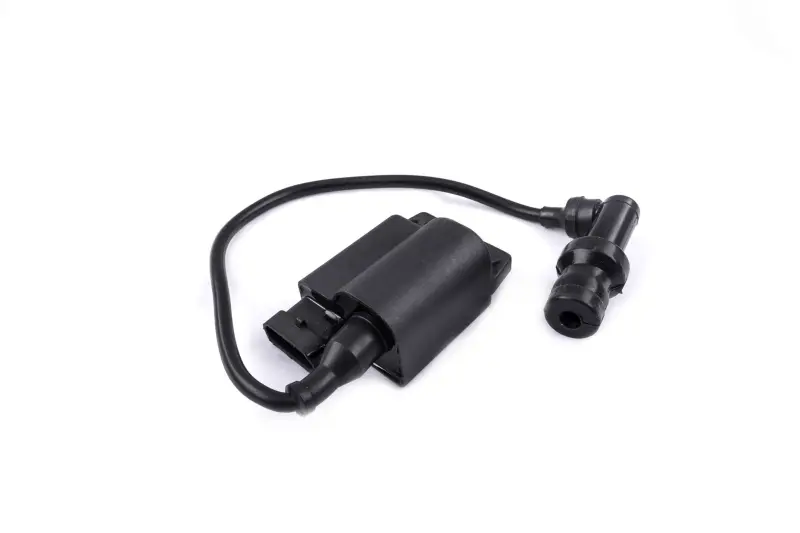

Катушка зажигания с коммутатором и свечным колпачком 4T для Aprilia, Derbi, Gilera, Italjet

Катушка зажигания с коммутатором для 4-тактного скутера

Комбинированный модуль предназначен для системы зажигания 4-тактных скутеров Aprilia, Derbi, Gilera и Italjet. В одном корпусе объединены коммутатор и катушка зажигания: электронная часть участвует в формировании импульса в нужный момент, а катушка создает высокое напряжение, необходимое для образования искры на свече. Такое исполнение применяется вместо раздельно установленных компонентов на предусмотренных для него модификациях техники.

Конструкция включает корпус модуля с электрическим разъемом, высоковольтный провод и угловой свечной колпачок. Колпачок надевается на свечу, обеспечивает контакт с ее выводом и закрывает место соединения от пыли и брызг. Высоковольтный провод уже соединен с катушкой, поэтому при установке не требуется отдельно подбирать провод и присоединять его к корпусу модуля.

Что учитывать при подборе

Указание марок Aprilia, Derbi, Gilera и Italjet не означает совместимость с каждым скутером этих производителей. У разных моделей, годов выпуска и вариантов двигателя могут отличаться схема зажигания, разъем, расположение контактов, крепление и длина провода. Перед заказом необходимо сопоставить новую деталь со штатным модулем и данными конкретного скутера.

• Тип двигателя: деталь рассчитана на технику с 4-тактным двигателем; версия для 2-тактной модели не считается взаимозаменяемой.
• Исполнение разъема: должны совпадать форма корпуса штекера, количество контактов, их расположение и подключение проводки.
• Крепление: сравните форму корпуса, положение крепежных участков и доступное место рядом с двигателем или рамой.
• Высоковольтная часть: проверьте длину и направление прокладки провода, угол колпачка, способ его посадки на свечу и отсутствие натяжения после монтажа.
• Модификация скутера: марку следует проверять вместе с моделью, годом выпуска, типом двигателя и штатной конфигурацией зажигания.

Когда проверяют катушку и коммутатор

Диагностика этого модуля актуальна при отсутствии искры, затрудненном запуске, периодических пропусках зажигания или остановке двигателя после прогрева. Такие признаки сами по себе не доказывают неисправность катушки с коммутатором: похожее поведение возможно при изношенной свече, плохом контакте в разъеме, повреждении проводки, нарушении соединения с массой либо неисправности других компонентов зажигания. До замены проверяют свечу, состояние колпачка и провода, надежность штекера и соответствующие сигналы по руководству для конкретной модели.

Трещины на колпачке или изоляции провода, окисленные контакты, ослабленная посадка на свече и повреждение корпуса требуют отдельного внимания. При исправной остальной системе установка подходящего комбинированного модуля восстанавливает передачу импульса к свече и нормальное искрообразование.

Установка и контроль после замены

Монтаж выполняют при выключенном зажигании. Старый модуль отсоединяют от штатного разъема и свечи, после чего новую деталь закрепляют в предусмотренном месте. Провод прокладывают по безопасной трассе без сильных перегибов, натяжения и контакта с горячими, острыми или подвижными частями. Свечной колпачок устанавливают до плотной фиксации, а разъем соединяют без перекоса и чрезмерного усилия.

После монтажа проверяют надежность крепления, свободное положение провода, устойчивость контактов и запуск двигателя. Если разъем, крепеж или конфигурация проводки отличаются от штатной детали, подключать модуль путем случайной перестановки проводов не следует. Правильный выбор по конструкции и конкретной модификации скутера помогает выполнить замену без переделки штатной проводки.
