Катушка зажигания с коммутатором 2T для Aprilia, Derbi, Gilera, Italjet

Катушка зажигания с коммутатором для двухтактного скутера

Комбинированный модуль предназначен для системы зажигания двухтактных скутеров Aprilia, Derbi, Gilera и Italjet. В одном корпусе объединены CDI-коммутатор и катушка зажигания: электронная часть определяет момент формирования искры, а катушка создает высоковольтный импульс, необходимый свече. Такая конструкция применяется на тех версиях техники, где оба компонента изначально выполнены единым блоком.

Модуль используют при ремонте системы зажигания, если установленный блок поврежден или диагностика указывает на неисправность коммутатора либо катушки. Неполадки в этой части скутера могут проявляться отсутствием искры, затрудненным запуском, перебоями и внезапной остановкой двигателя. Эти же признаки встречаются при неисправности свечи, свечного колпачка, датчика импульса, статора или проводки, поэтому перед заменой желательно проверить связанные компоненты и контакты.

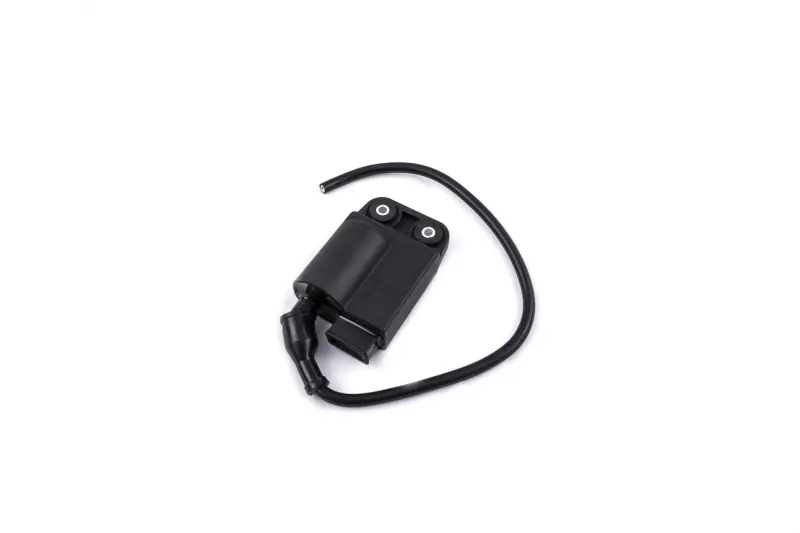

Корпус имеет две крепежные точки, разъем для подключения проводки и присоединенный высоковольтный провод. Компоновка рассчитана на установку вместо модуля соответствующего типа без разделения коммутатора и катушки на самостоятельные детали. Крепление удерживает блок на штатном месте, разъем связывает его с системой зажигания, а высоковольтный провод подключается со стороны свечного колпачка.

Что проверить при подборе

Указание марок Aprilia, Derbi, Gilera и Italjet не означает совместимость со всеми моделями этих производителей. В пределах одной марки встречаются разные двигатели, поколения проводки и варианты систем зажигания. Для правильного выбора сопоставьте новую деталь со снятым модулем и параметрами конкретного скутера.

• Тип двигателя: модуль рассчитан на двухтактное применение; для четырехтактной версии требуется соответствующая ей деталь.
• Исполнение блока: на скутере должны использоваться объединенные в одном корпусе CDI-коммутатор и катушка.
• Разъем: сравните его форму, расположение, число контактов и направляющие с разъемом старой детали.
• Крепление: проверьте положение двух монтажных точек и расстояние между ними, чтобы корпус становился на штатное место без переделок.
• Высоковольтный провод: сопоставьте длину, направление выхода из корпуса и способ соединения с установленным свечным колпачком.
• Версия техники: учитывайте точную модель, год выпуска, тип двигателя и заводское исполнение системы зажигания.

Замена и установка

Перед монтажом выключите зажигание и осмотрите проводку. Разъем должен быть чистым, контакты — ровными и надежно удерживаться в колодке, а провод не должен иметь повреждений изоляции. Новый блок размещают в штатной зоне и фиксируют через предусмотренные крепежные отверстия. Корпус не следует устанавливать с перекосом или прижимать к деталям, способным перетирать провод.

Подключая разъем, ориентируйтесь по его направляющим и не прикладывайте чрезмерное усилие. Высоковольтный провод прокладывают без резких перегибов, натяжения и контакта с горячими либо подвижными частями. При соединении со свечным колпачком важно обеспечить плотный контакт: слабое соединение способно вызвать нестабильное искрообразование даже при исправном модуле.

После установки проверяют запуск и работу двигателя на разных режимах. Если искра не появилась или перебои сохранились, дальнейшая проверка должна охватывать свечу, колпачок, массу, проводку, датчик импульса и статор. Такой порядок помогает не менять исправные детали и найти фактическую причину неисправности системы зажигания.
