Катушка зажигания МТ, Днепр, Урал 12 В для БСЗ

Катушка зажигания 12 В для мотоциклов МТ, Днепр и Урал

Катушка предназначена для бесконтактной системы зажигания мотоциклов МТ, Днепр и Урал с 12-вольтовым электрооборудованием. Она принимает импульсы низкого напряжения со стороны системы управления и создает высоковольтные импульсы, необходимые для образования искры на свечах. Деталь подходит для ремонта штатной конфигурации и обслуживания мотоцикла, уже переоборудованного на БСЗ.

В бесконтактной системе момент искрообразования определяют датчик и электронный коммутатор, а катушка выполняет высоковольтное преобразование. Коммутатор управляет током в ее первичной обмотке; при переключении формируется импульс, поступающий к свечам зажигания. Поэтому при выборе недостаточно учитывать только модель мотоцикла: необходимо проверить напряжение бортовой сети, тип установленной системы, схему подключения и соответствие катушки используемому коммутатору.

Когда требуется проверка или замена

Диагностика катушки уместна при затрудненном запуске, пропусках зажигания, нестабильной работе двигателя или исчезновении искры. Эти проявления не указывают исключительно на неисправность катушки: похожие симптомы способны вызывать свечи, высоковольтные провода, контакты, питание, масса, датчик или коммутатор. До покупки стоит проверить соединения и состояние остальных компонентов, чтобы замена устраняла установленную причину, а не маскировала другую неполадку.

Что сопоставить перед заказом

• Назначение: исполнение рассчитано именно на бесконтактное зажигание, поэтому его не следует выбирать вместо катушки для контактной схемы без проверки всей конфигурации.
• Напряжение: заявленное значение составляет 12 В; оно должно соответствовать электрооборудованию конкретного мотоцикла.
• Применяемость: в названии указаны семейства МТ, Днепр и Урал, однако на технике разных лет могут встречаться переделанные схемы и компоненты других типов.
• Подключение: нужно сопоставить количество и назначение выводов, расположение проводов и схему, по которой подключена прежняя катушка.
• Установка: проверьте доступное место, способ фиксации и отсутствие контакта корпуса или выводов с подвижными и сильно нагревающимися деталями.

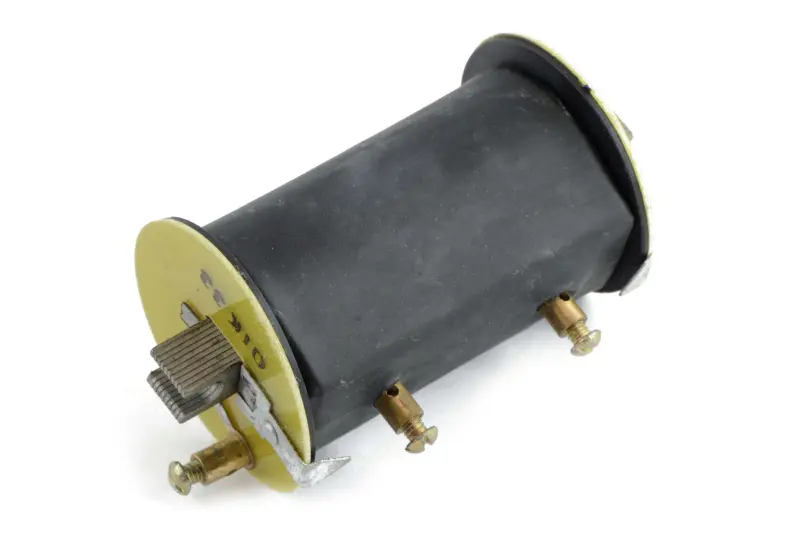

Корпус имеет цилиндрическую форму, наружный сердечник с пакетом пластин и три резьбовых контактных вывода. Такая конфигурация требует аккуратного переноса проводов: до демонтажа старой детали удобно зафиксировать их расположение, а подключение выполнить по схеме установленной БСЗ. Назначение выводов нельзя определять только по их положению, поскольку ошибочное соединение способно привести к отсутствию искры или некорректной работе системы.

Рекомендации по установке

Перед работой отключают питание мотоцикла. Место крепления очищают, катушку надежно фиксируют, а контактные соединения проверяют на плотность и отсутствие окисления. Провода укладывают без натяжения, резких перегибов и трения об кромки. После сборки контролируют правильность подключения, качество контактов и стабильность искрообразования во время запуска. Регулировку момента зажигания выполняют средствами установленной БСЗ: сама катушка не заменяет датчик или коммутатор и не задает угол опережения.

Эта модель рациональна для ремонта 12-вольтового мотоцикла МТ, Днепр или Урал, когда подтверждены бесконтактная схема и подходящая конфигурация соединений. Сравнение со старой деталью по назначению, напряжению, выводам и способу установки помогает подобрать катушку без необоснованной привязки только к названию мотоцикла.
