Катушка зажигания для мотоциклов Минск и Восход

Катушка зажигания для мотоциклов Минск и Восход

Деталь предназначена для системы зажигания мотоциклов семейств Минск и Восход. Катушка принимает управляющий импульс от соответствующих компонентов зажигания, преобразует его в высоковольтный импульс и передает к свече. Исправная работа катушки необходима для образования искры, воспламенения топливной смеси и устойчивой работы двигателя в разных режимах.

Назначение и конструкция

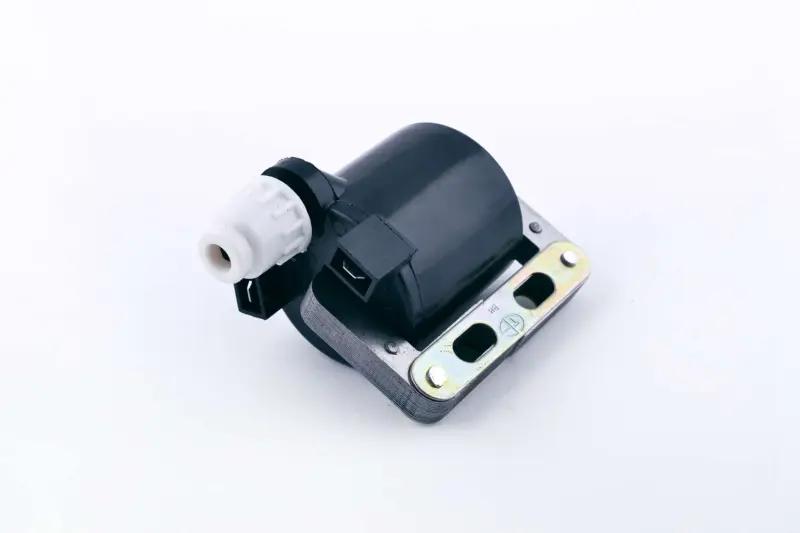

Катушка выполнена в компактном корпусе с металлической монтажной планкой. Планка имеет несколько отверстий и позволяет закрепить деталь на предусмотренном для нее месте. Конструкция включает низковольтные контакты для подключения проводки и отдельный высоковольтный вывод со стороны свечного провода. Такое исполнение соответствует внешней катушке зажигания, которая устанавливается отдельно от свечи и соединяется с ней высоковольтным проводом.

Во время работы на вход катушки поступает импульс от системы зажигания. Внутренние обмотки повышают напряжение, после чего импульс направляется к свече. Поэтому состояние корпуса, контактов, высоковольтного соединения и крепления непосредственно влияет на надежность искрообразования. Ослабленные разъемы, окисленные соединения, поврежденная изоляция или плохой контакт свечного провода могут давать симптомы, похожие на неисправность самой катушки.

Когда требуется замена

Проверить катушку стоит при затрудненном запуске, периодическом исчезновении искры, нестабильной работе двигателя или остановках после прогрева. Эти признаки не указывают только на одну деталь: перед заменой также проверяют свечу, свечной колпачок, высоковольтный провод, разъемы, проводку, коммутатор и другие компоненты установленной системы зажигания. Замена обоснована, когда диагностика выявила повреждение корпуса, нарушение изоляции, дефект контактов либо неисправность обмоток катушки.

Что сверить при выборе

• Модель и модификацию мотоцикла. В семействах Минск и Восход применялись разные поколения электрооборудования, поэтому одного названия мотоцикла недостаточно для точного подбора.
• Тип установленного зажигания. Деталь должна соответствовать фактической схеме конкретного мотоцикла, особенно если электрооборудование ранее переделывали.
• Рабочее напряжение системы. Для разных выпусков встречаются 6- и 12-вольтовые исполнения; нужный вариант определяют по штатной документации и установленным компонентам.
• Крепление. Сравните расположение монтажной планки, отверстий и доступное место с ранее установленной катушкой.
• Подключение. Проверьте число и расположение низковольтных контактов, тип разъемов и способ присоединения высоковольтного провода.

Установка и проверка

Перед монтажом фиксируют расположение проводов на старой катушке и сверяют его со схемой конкретной модификации. Деталь закрепляют без перекоса, обеспечивая плотную посадку планки и свободную укладку проводов без натяжения. Контакты должны быть чистыми и надежно зафиксированными, а высоковольтное соединение — плотно собрано и защищено от случайного отсоединения. Назначение выводов определяют по схеме мотоцикла: подключать их произвольно нельзя.

После установки проверяют наличие устойчивой искры и работу двигателя при запуске, на холостом ходу и после набора оборотов. Если неисправность сохраняется, продолжают диагностику остальных компонентов зажигания. Такой порядок помогает подобрать катушку по реальной конфигурации мотоцикла и избежать замены исправной детали.
