Катушка зажигания ИЖ 12V EVO

Катушка зажигания ИЖ 12V EVO

Катушка зажигания EVO предназначена для мотоциклов ИЖ с 12-вольтовой системой электрооборудования. Она принимает низковольтный сигнал и формирует высоковольтный импульс, необходимый для появления искры на свече. Исправная катушка помогает обеспечить уверенный запуск и стабильную работу двигателя в штатной конфигурации системы зажигания.

Эта модель применяется на мотоциклах ИЖ Юпитер и ИЖ Планета с системой 12V. При выборе важно учитывать именно напряжение бортовой сети: катушка на 12V не предназначена для установки вместо исполнения на 6V. Даже внешне похожие детали для отечественных мотоциклов могут различаться электрической схемой, расположением выводов и способом подключения, поэтому одной формы корпуса для правильного подбора недостаточно.

Конструкция и подключение

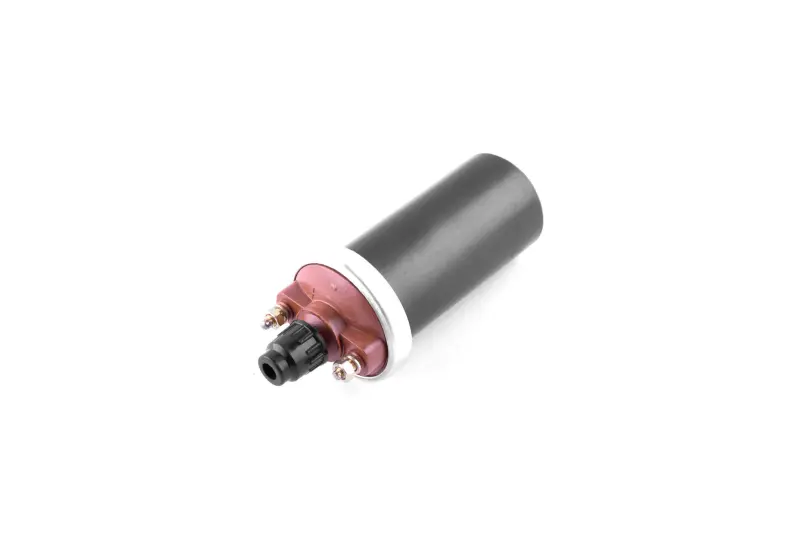

Катушка выполнена в цилиндрическом корпусе. На торцевой части находятся центральный высоковольтный вывод для провода, идущего к свече, и низковольтные клеммы для соединения с проводкой мотоцикла. Такая компоновка позволяет включить деталь в штатную цепь зажигания при условии, что расположение подключений и крепление соответствуют установленному на мотоцикле электрооборудованию.

Перед покупкой сравните новую катушку с демонтированной деталью. Обратите внимание на форму и расположение выводов, количество подключений и способ фиксации в штатном месте. На мотоциклах ИЖ встречаются разные версии электрооборудования, а проводка или крепления могли быть изменены прежними владельцами. Предварительная проверка поможет избежать ситуации, когда катушка подходит по напряжению, но требует другого подключения или не соответствует фактической конфигурации мотоцикла.

Когда требуется замена

Катушку выбирают для восстановления работы системы зажигания при отсутствии искры, затруднённом запуске или перебоях в работе двигателя. При этом такие признаки не всегда означают неисправность только одной детали. На образование искры также влияют свеча, высоковольтный провод, свечной наконечник, разъёмы, проводка, контактные соединения и другие элементы цепи зажигания.

Перед заменой проверьте всю цепь и убедитесь в исправности связанных компонентов. Осмотрите высоковольтный провод и его изоляцию, состояние свечного наконечника, чистоту контактов и надёжность соединений. Такой подход позволяет обоснованно определить необходимость установки новой катушки и не оставляет без внимания неисправности, которые могут вызывать похожие симптомы.

Что проверить перед установкой

• бортовая сеть мотоцикла должна быть рассчитана на 12V;
• расположение и количество выводов должны соответствовать демонтированной катушке и схеме конкретной модели;
• способ крепления должен подходить для штатного места установки;
• высоковольтный провод, свечной наконечник и контактные соединения должны быть исправны;
• проводка не должна иметь повреждённой изоляции, загрязнённых контактов и ненадёжных соединений.

Рекомендации по монтажу

Перед началом работ отключите питание мотоцикла. Установите катушку в предусмотренном месте, надёжно зафиксируйте корпус и подключите провода по схеме конкретной модели ИЖ. Высоковольтный провод соедините с центральным выводом и свечой, а низковольтные клеммы — с соответствующими проводами системы зажигания.

После подключения убедитесь, что провода не натянуты, не пережаты крепежом и не касаются участков, способных повредить изоляцию. Контактные зоны должны оставаться чистыми, а соединения — плотно зафиксированными. Правильный подбор по напряжению, конфигурации выводов и креплению позволяет использовать катушку EVO для восстановления штатной работы 12-вольтовой системы зажигания мотоциклов ИЖ Юпитер и ИЖ Планета.
