Катушка зажигания JIANXING 4T GY6 50–150, Honda DIO

Катушка зажигания JIANXING для скутеров GY6 и Honda DIO

Катушка предназначена для системы зажигания четырехтактных скутеров с обозначением GY6 50–150, а также Honda DIO в совместимых исполнениях. Она принимает управляющий импульс и создает высокое напряжение, необходимое свече для образования искры. От исправности этой детали зависят уверенный запуск бензинового двигателя, устойчивое сгорание смеси и ровная работа при изменении оборотов.

Назначение и конструкция

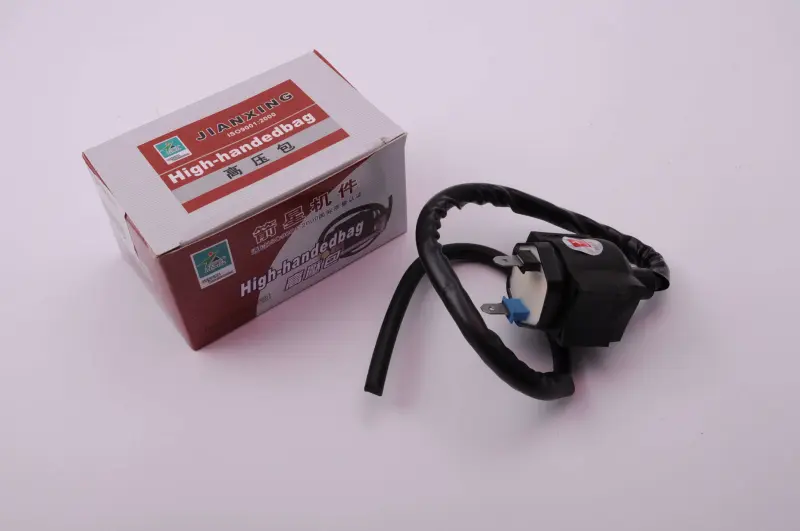

Модель JIANXING выполнена как выносная катушка с корпусом, крепежным ухом, двумя плоскими контактными клеммами и высоковольтным проводом. Провод передает сформированный импульс к свече через подходящий свечной колпачок. В представленном исполнении его конец свободен, поэтому при подборе необходимо заранее проверить способ соединения с колпачком на конкретном скутере. Такая конфигурация удобна для замены штатной детали при сохранении совместимого колпачка или установке подходящего соединителя.

Катушка не задает момент зажигания самостоятельно: она работает совместно с другими компонентами системы. Поэтому отсутствие искры не всегда означает неисправность именно этой детали. Причиной также могут быть свеча, свечной колпачок, высоковольтное соединение, проводка, контакты, датчик импульса или блок управления зажиганием. Проверка этих участков до установки новой катушки помогает правильно определить источник неполадки.

Что проверить при выборе

• Тип двигателя. Товар заявлен для четырехтактного применения 4T и вариантов GY6 с диапазоном обозначений 50–150.
• Модель скутера. Указание Honda DIO следует сопоставить с конкретной модификацией, годом и установленной системой зажигания: семейство включает разные конструктивные версии.
• Крепление. Сверьте форму крепежного уха, расположение катушки и возможность установить ее без перекоса на штатное место.
• Контакты. Сопоставьте количество, форму и расположение двух плоских клемм с разъемами проводки своего скутера.
• Высоковольтная часть. Проверьте длину и прокладку провода, а также способ его соединения со свечным колпачком. Провод не должен натягиваться, касаться горячих деталей или перегибаться возле корпуса.

Когда требуется замена

Неисправность катушки может проявляться отсутствием запуска, пропусками воспламенения, неровной работой, остановками двигателя или ухудшением разгона. Похожие признаки возникают и при других неполадках, поэтому перед заменой полезно осмотреть корпус и провод, проверить надежность клемм, состояние свечи и колпачка. Трещины, повреждение изоляции, окисление контактов и ненадежные соединения способны нарушить передачу импульса даже при исправной катушке.

При монтаже деталь устанавливают на предусмотренное крепление, плотно соединяют клеммы и прокладывают высоковольтный провод по безопасной штатной траектории. Контакты должны держаться без люфта, а провод — оставаться свободным от натяжения. После сборки проверяют запуск и устойчивость работы двигателя на холостом ходу и при наборе оборотов. Катушка подходит для ремонта скутера только после сопоставления конструкции, контактов и высоковольтного подключения со снятой деталью.
