Увеличенный поддон картера двигателя VDK для МТ Днепр

Увеличенный поддон картера двигателя VDK для МТ Днепр

Поддон закрывает картер снизу и образует нижнюю масляную полость двигателя мотоцикла. Эта увеличенная версия предназначена для четырехтактных двигателей семейства МТ Днепр объемом 650 см³. Деталь подходит для ремонта двигателя с поврежденным поддоном, восстановления герметичности нижнего соединения или перехода со стандартного исполнения на более глубокое. При подборе необходимо учитывать конкретную модель двигателя и ранее внесенные в мотоцикл изменения.

Назначение и конструкция

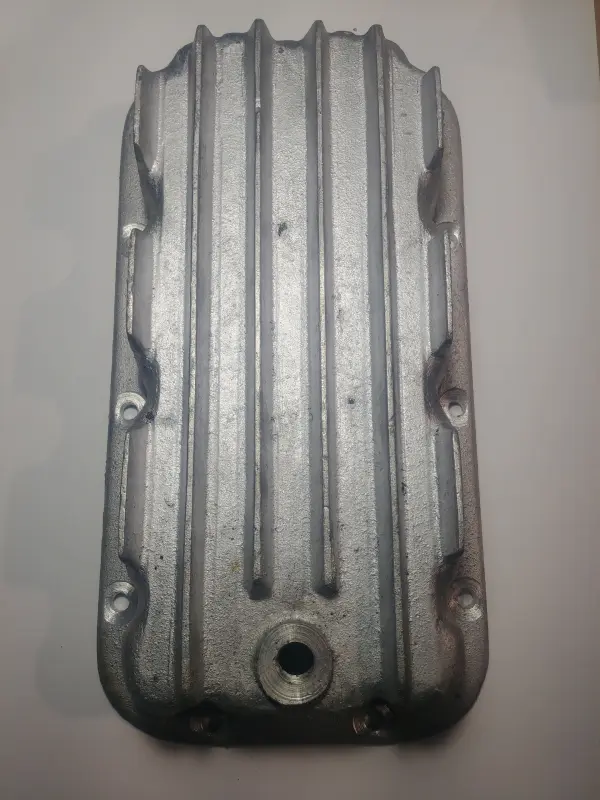

Корпус выполнен в глубокой ребристой форме. Продольные наружные ребра проходят почти по всей длине детали, по периметру расположены отверстия для крепления к картеру, а в нижней части предусмотрено резьбовое сливное отверстие. Такая компоновка обеспечивает доступ к маслу при обслуживании и позволяет закрепить поддон по контуру его посадочной плоскости.

В установленном состоянии поддон принимает стекающее из двигателя масло и удерживает его в нижней части картера. Стык с корпусом двигателя уплотняется прокладкой. Поэтому состояние привалочной плоскости, совпадение крепежных отверстий и правильная затяжка имеют прямое значение для герметичности. Замена требуется при трещинах корпуса, повреждении резьбы сливного отверстия, деформации плоскости прилегания или устойчивом подтекании, которое невозможно устранить обслуживанием прокладки и крепежа.

Что проверить перед выбором

• Модификацию двигателя. Поддон заявлен для мотоциклов МТ Днепр с четырехтактным двигателем 650 см³, однако форму и расположение креплений следует сопоставить с демонтированной деталью.
• Контур посадочной плоскости. Должны совпадать общая форма фланца, количество и расположение крепежных отверстий, а также зоны обхода деталей двигателя.
• Глубину установки. Увеличенный корпус занимает больше пространства под двигателем, поэтому до монтажа проверяют расстояние до рамы, выпускной системы, подставки и других деталей конкретного мотоцикла.
• Внутренние зазоры. После предварительной примерки поддон не должен мешать деталям маслозабора и другим компонентам, расположенным в нижней части картера.
• Сливное соединение. Резьба пробки и уплотнение должны соответствовать отверстию поддона и оставаться исправными после сборки.

Рекомендации по установке

Монтаж выполняют на чистом двигателе после полного слива масла. Сопрягаемые поверхности очищают от остатков старой прокладки и загрязнений, затем проверяют на забоины, глубокие риски и деформацию. Новую прокладку выбирают по контуру устанавливаемого поддона. Герметизирующий состав применяют только в том случае, если это допускает выбранная технология ремонта: его избыток не должен попадать внутрь картера.

Крепеж сначала наживляют по всему периметру, после чего подтягивают постепенно и равномерно. Точное усилие затяжки берут из руководства для конкретной модификации двигателя; чрезмерное усилие способно повредить резьбу или нарушить плоскость соединения. Отдельно проверяют состояние сливной пробки и ее уплотнения. После сборки заливают масло требуемого для двигателя типа и объема, контролируют уровень штатным способом, запускают двигатель и осматривают стык и сливное отверстие на отсутствие подтеканий.

Этот поддон выбирают для обслуживания и восстановления двигателей МТ Днепр, когда требуется именно увеличенное исполнение. Надежный результат зависит от точного совпадения посадочного контура и аккуратной установки, поэтому перед заказом полезно сопоставить старую деталь по форме, креплениям, глубине и расположению сливного отверстия.
