Карбюратор JIKOV EVO для Jawa 250, 360 и 634 6V

Карбюратор JIKOV EVO для мотоциклов Jawa

Карбюратор предназначен для двухтактных мотоциклов Jawa 250, Jawa 350 тип 360 и Jawa 350 тип 634 в исполнениях 6V. Он подает топливо в воздушный поток, формирует топливно-воздушную смесь и изменяет ее количество в соответствии с положением ручки газа. От исправности и настройки карбюратора зависят уверенный запуск двигателя, устойчивый холостой ход, реакция мотора на открытие газа и работа под нагрузкой.

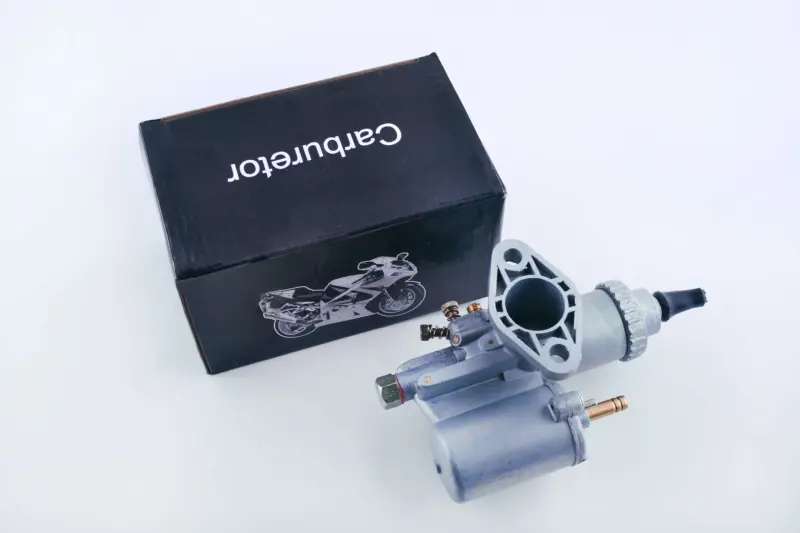

Конструкция выполнена по классической для этих мотоциклов схеме с дроссельным золотником, иглой, жиклерами и поплавковой камерой. Поплавок с запорной иглой поддерживает требуемый уровень топлива, а золотник и дозирующая игла регулируют подачу смеси при изменении оборотов. Корпус имеет фланцевое крепление со стороны двигателя, отдельный патрубок для соединения с системой впуска, штуцер подачи топлива, верхний ввод троса газа и регулировочные винты. Такая компоновка соответствует назначению карбюратора как самостоятельной детали системы питания.

Когда требуется замена

Установка другого карбюратора оправдана при критическом износе корпуса или золотника, повреждении посадочных поверхностей, неисправности поплавкового механизма либо изношенных резьбах, когда очистка и обычный ремонт уже не дают стабильного результата. Характерными поводами для диагностики системы питания служат затрудненный запуск, неустойчивые обороты, провал при открытии газа, перелив топлива или невозможность получить нормальный холостой ход. Эти симптомы могут быть связаны не только с карбюратором, поэтому одновременно проверяют топливный кран, шланг, воздушный тракт, трос газа, состояние двигателя и герметичность впуска.

Что сверить при выборе

• Модель и тип двигателя: позиция рассчитана на двухтактные Jawa 250, 360 и 634, однако у восстановленных мотоциклов могли быть заменены двигатель, впускной патрубок или прежний карбюратор.
• Крепление: сопоставьте форму фланца, расстояние между крепежными отверстиями и положение корпуса с демонтированной деталью.
• Соединение со впуском: проверьте диаметр и исполнение стороны, обращенной к воздушному фильтру или впускному патрубку.
• Органы управления: должны совпадать способ присоединения троса газа, его рабочий ход и расположение регулировочных винтов.
• Подача топлива: заранее сопоставьте расположение штуцера и маршрут шланга, чтобы после монтажа он не перегибался и не касался нагретых частей.

Обозначение 6V указывает на вариант мотоцикла, для которого каталогизирована деталь. Сам карбюратор не подключается к бортовой сети, поэтому одного совпадения напряжения недостаточно: решающими остаются модель двигателя, геометрия крепления, впускные соединения и конфигурация привода газа. Особенно внимательно следует подбирать деталь для Jawa 250, поскольку это обозначение охватывает несколько типов и годов выпуска.

Установка и первоначальная настройка

Перед монтажом очищают сопрягаемые поверхности и проверяют состояние уплотнения между фланцем и двигателем. Корпус закрепляют равномерно, не допуская перекоса. Затем присоединяют трос газа, топливный шланг и впускной тракт. Золотник должен свободно возвращаться в закрытое положение, а трос — сохранять небольшой свободный ход и не натягиваться при повороте руля.

После заполнения поплавковой камеры контролируют соединения и отсутствие перелива. Начальные положения иглы и регулировочных винтов выбирают по руководству конкретной модели, поскольку заводские настройки и размеры жиклеров у двигателей 250 и 350 см³ различаются. Окончательную регулировку выполняют на прогретом исправном двигателе: настраивают устойчивый холостой ход, проверяют отклик на газ и работу во всем диапазоне оборотов. Правильный подбор и аккуратная настройка позволяют восстановить предсказуемую подачу смеси без попыток компенсировать карбюратором неисправности зажигания или механической части двигателя.
