Редуктор мотокосы для Stihl FS 55, штанга 25 мм

Редуктор мотокосы для Stihl FS 55, штанга 25 мм

Нижний угловой редуктор предназначен для мотокосы Stihl FS 55 с посадкой на штангу номинального размера 25 мм. Он устанавливается в нижней части штанги, принимает вращение от внутреннего приводного вала и передает его режущей оснастке под углом. Такая деталь нужна при ремонте трансмиссионной части косы, когда штатный редуктор получил механическое повреждение, начал подклинивать, приобрел заметный люфт или перестал нормально передавать вращение.

Что проверить при подборе

Одного обозначения FS 55 недостаточно для безошибочного выбора: у мотокос этой серии встречаются разные исполнения нижней передачи. Сопоставьте старую деталь по диаметру трубы, форме входа приводного вала, конфигурации корпуса, месту крепления защитного кожуха и присоединению режущей оснастки. Особенно важно проверить тип внутреннего привода: эта версия рассчитана на вал с квадратным профилем. Если на вашей косе используется шлицевое или иное соединение, редуктор не подойдет даже при совпадении диаметра штанги.

Размер 25 мм в названии является номинальным округленным обозначением. Для совместимых редукторов этого исполнения посадочный диаметр указывается как 25,4 мм. Перед заказом измерьте наружный диаметр трубы штанги штангенциркулем и сравните результат со старым корпусом. Не стоит ориентироваться только на приблизительный замер линейкой: плотность посадки влияет на надежность фиксации и правильное положение редуктора относительно штанги и защитного кожуха.

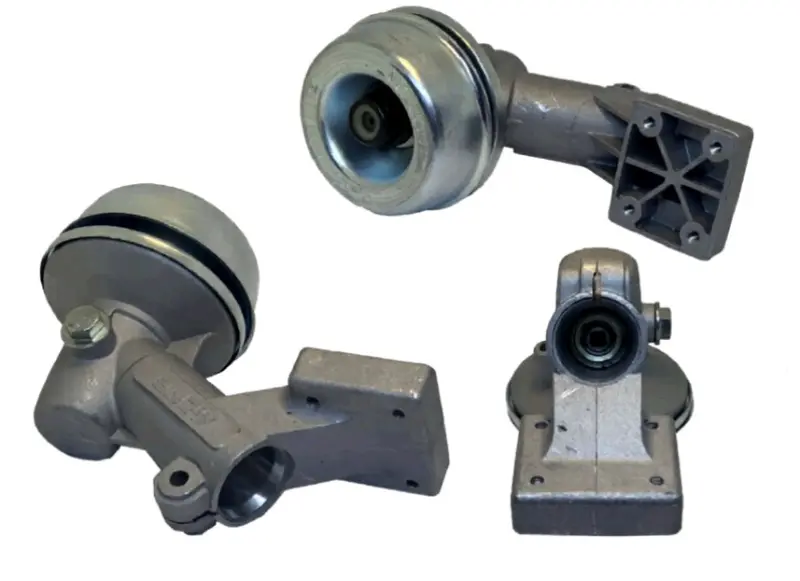

Конструкция и точки сверки

• Угловая компоновка меняет направление вращения продольного приводного вала и передает его к оси режущей оснастки.
• Разрезной зажим на стороне штанги позволяет закрепить корпус на нижнем конце трубы штатным крепежом.
• Квадратное приемное гнездо рассчитано на соответствующий профиль внутреннего вала; профиль следует обязательно сопоставить до монтажа.
• Монтажная площадка с отверстиями служит точкой установки защитного кожуха, поэтому ее расположение и геометрию нужно сравнить со снятой деталью.
• Сервисная пробка корпуса дает доступ к полости редуктора для контроля и внесения подходящей редукторной смазки.

Замена и установка

Перед заменой полезно определить причину неисправности. Шум, нагрев, рывки режущей головки или люфт могут быть связаны не только с редуктором, но и с приводным валом, его наконечником, креплением штанги либо самой режущей оснасткой. Осмотрите квадратный конец вала: выраженное скругление граней или повреждение посадки требует отдельного устранения, иначе новый редуктор не обеспечит корректного зацепления.

При монтаже очистите конец штанги и привод от травы, старой смазки и загрязнений. Корпус должен надеваться без ударов и перекоса, а квадрат привода — полностью совмещаться с приемным гнездом. Затем выставьте редуктор в том же положении относительно рукояток и кожуха, в котором стояла штатная деталь, и равномерно затяните крепление. До запуска проверьте надежность фиксации, отсутствие контакта режущей оснастки с кожухом и свободное вращение без заеданий.

Обслуживание после ремонта

Для мотокос FS 55 руководство предусматривает регулярный контроль смазки редуктора примерно через каждые 25 часов работы. Проверку выполняют через сервисную пробку; корпус нельзя заполнять смазкой полностью. Применяйте состав, предназначенный именно для редукторов мотокос, и учитывайте требования к конкретной установленной детали. Следы утечки, быстро растущий люфт, нетипичный шум или сильный нагрев требуют остановки инструмента и проверки крепления, уровня смазки и состояния передачи.

Этот редуктор подходит для восстановления Stihl FS 55 только при совпадении посадки 25/25,4 мм, квадратного привода и всех присоединительных точек. Сверка со снятой деталью до заказа помогает избежать несовместимости между разными версиями одной модели.
