Задний амортизатор для Suzuki AD50 270 мм, красный

Задний амортизатор для Suzuki AD50 270 мм

Амортизатор предназначен для задней подвески скутера Suzuki AD50. Деталь воспринимает нагрузку от задней части скутера, смягчает толчки при проезде неровностей и ограничивает повторную раскачку подвески. Каталожная длина составляет 270 мм, а красное исполнение пружины позволяет сохранить соответствующий внешний вид открытой части подвески.

Назначение и конструкция

В конструкции объединены витая пружина и амортизирующая часть. Пружина сжимается под нагрузкой и помогает подвеске реагировать на изменение дорожного профиля, а амортизатор сдерживает слишком быстрое сжатие и обратное движение. Такая совместная работа уменьшает резкие удары и лишние колебания задней части скутера, благодаря чему его реакция на неровности становится более предсказуемой.

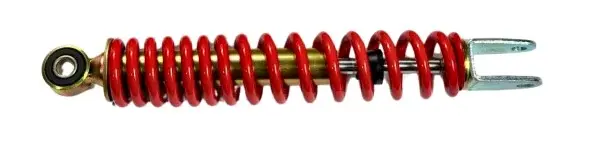

Деталь имеет круглую проушину с втулкой с одной стороны и вилочное крепление с другой. Такая конфигурация рассчитана на установку между рамой и задней частью подвески. Открытая витая пружина окрашена в красный цвет. Возможность изменения жесткости, тип внутреннего наполнения и дополнительные регулировки для этой позиции не заявлены, поэтому при подборе не следует приписывать ей функции регулируемых или газомасляных моделей.

Когда требуется замена

Проверка заднего амортизатора нужна, если скутер после неровности продолжает заметно раскачиваться, задняя часть стала чаще пробиваться на ходе подвески, появилась нестабильная реакция под нагрузкой либо обнаружен люфт в местах крепления. Перед заменой стоит осмотреть не только сам амортизатор, но и крепеж, втулки и сопряженные точки рамы. Это помогает отличить износ детали от ослабленного болта или повреждения посадочного места.

Что сравнить перед покупкой

Обозначения Suzuki AD50 и длины 270 мм недостаточно для выбора без проверки установленной детали: у скутеров разных выпусков и модификаций могут отличаться крепления и свободное пространство рядом с пружиной. Снятый амортизатор следует сравнить с новым по общей геометрии, способу измерения длины, расположению верхней проушины и нижней вилки, диаметрам крепежных болтов, ширине вилочного посадочного места и размеру втулки. Также необходимо проверить, что пружина и корпус не будут соприкасаться с колесом, воздушным фильтром, подкрылком или другими деталями при полном ходе подвески.

Основные данные

• Тип детали: задний амортизатор скутера.
• Назначение: задняя подвеска Suzuki AD50.
• Каталожная длина: 270 мм.
• Цвет: красный.
• Конфигурация: витая пружина, верхняя круглая проушина и нижнее вилочное крепление.

Установка и контроль после ремонта

Перед демонтажем скутер надежно устанавливают так, чтобы задняя подвеска была разгружена. Крепеж снимают без перекоса, после чего проверяют состояние болтов, втулок и посадочных поверхностей. Новый амортизатор устанавливают в том же положении, что и штатный, а крепления затягивают с моментом, предусмотренным руководством конкретного скутера. Использовать случайные втулки или болты неподходящего диаметра нельзя: даже небольшое несоответствие способно вызвать люфт или зажатое движение крепления.

После монтажа подвеску несколько раз плавно сжимают без поездки, контролируя свободу хода, положение пружины и зазоры вокруг детали. Затем проверяют затяжку крепежа и реакцию скутера сначала на небольшой скорости. Такой порядок позволяет убедиться, что амортизатор установлен без перекоса, не касается соседних компонентов и соответствует геометрии задней подвески Suzuki AD50.
