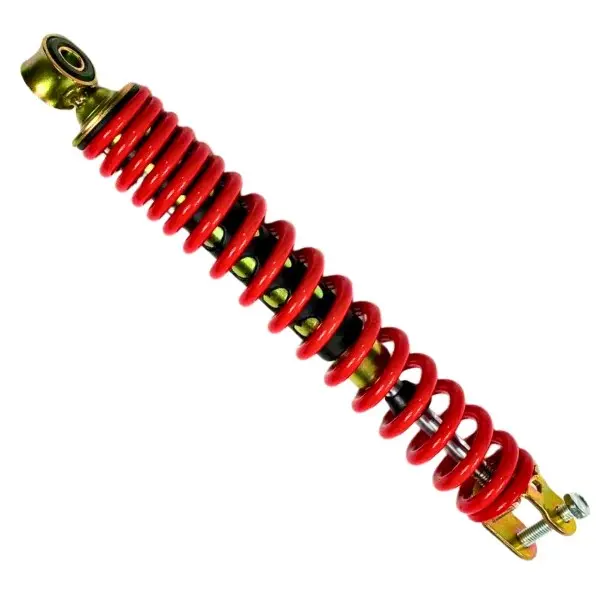

Задний амортизатор GY6 / Honda Dio ZX, 310 мм, стандартный, красный

Задний амортизатор GY6 / Honda Dio ZX, 310 мм

Стандартный задний амортизатор предназначен для ремонта подвески скутеров GY6 и Honda Dio ZX. Он воспринимает нагрузку от задней части скутера, смягчает прохождение неровностей и ограничивает раскачивание подвески после сжатия пружины. Деталь длиной 310 мм подходит для замены штатного амортизатора с соответствующей геометрией и креплениями. Красное исполнение позволяет сохранить привычный вид подвески или добавить заметный цветовой акцент без перехода на тюнинговую конструкцию.

Назначение и конструкция

Амортизатор объединяет винтовую пружину и демпфирующую часть. Пружина принимает нагрузку и дает подвеске возможность сжиматься на неровной дороге, а амортизирующий механизм сдерживает резкие возвратные колебания. Такая работа помогает заднему колесу устойчивее следовать профилю покрытия, уменьшает повторную раскачку и делает реакцию скутера более предсказуемой при обычной городской эксплуатации.

Конструкция выполнена с верхним креплением в виде проушины и нижним вилочным креплением под поперечный болт. Эта схема используется для соединения амортизатора с рамой и задней частью подвески. Красная наружная пружина хорошо заметна на установленной детали. Заявленная длина составляет 310 мм, а исполнение относится к стандартному типу, поэтому модель ориентирована прежде всего на восстановительный ремонт, а не на изменение высоты или геометрии скутера.

Совместимость и правильный подбор

Обозначения GY6 и Dio ZX указывают на семейства техники, для которых предлагается этот амортизатор, однако одного названия скутера для точного выбора недостаточно. В пределах одной серии могут отличаться рама, длина штатной детали, ширина нижнего крепления и размеры крепежных болтов. Перед установкой новый амортизатор сопоставляют со снятой деталью по всей присоединительной геометрии.

• Длина: значение 310 мм необходимо сравнить с длиной штатного амортизатора при одинаковом способе измерения.
• Верхнее крепление: проверяются форма проушины, ее ширина и внутренний диаметр втулки.
• Нижнее крепление: должны совпасть ширина вилки, положение отверстий и диаметр болта.
• Свободное пространство: корпус и пружина не должны задевать колесо, выпускную систему, корпус воздушного фильтра и соседние детали во всем диапазоне движения подвески.
• Положение подвески: длина амортизатора должна соответствовать штатной схеме, чтобы не менять посадку скутера и углы работы сопряженных деталей.

Когда требуется замена

Поводом проверить задний амортизатор становятся продолжительная раскачка после неровностей, частые жесткие удары подвески, стук в местах крепления, люфт втулок, повреждение пружины или следы утечки на корпусе. Не каждый из этих признаков обязательно связан только с амортизатором: одновременно осматривают крепеж, сайлентблоки, колесо и точки соединения с рамой. Если старая деталь утратила работоспособность или получила механическое повреждение, установка подходящего амортизатора возвращает подвеске штатный диапазон перемещения.

Рекомендации по установке

Перед демонтажем скутер надежно фиксируют так, чтобы задняя подвеска была разгружена. Болты, втулки и посадочные места очищают и проверяют на износ, коррозию и деформацию. Амортизатор устанавливают без принудительного разведения креплений и без перекоса проушины либо нижней вилки. Крепеж затягивают с моментом, предусмотренным изготовителем конкретного скутера; состояние старых болтов и втулок оценивают отдельно, поскольку их наличие в наборе не заявлено.

После монтажа проверяют свободное движение подвески, отсутствие бокового перекоса и контакта пружины с соседними деталями. Первую поездку проводят в спокойном темпе, контролируя посторонние звуки и положение креплений. Такой порядок подбора и установки особенно важен при ремонте скутера неизвестной модификации: совпадение длины 310 мм должно дополняться полным совпадением верхнего и нижнего соединений.
