Маслонасос для электропилы mod 3382

Маслонасос для электропилы mod 3382

Деталь предназначена для обслуживания системы смазки цепной электропилы: насос направляет масло к режущей гарнитуре во время работы инструмента. Регулярная подача смазочного материала уменьшает трение между цепью и шиной и помогает ограничить их ускоренный износ под нагрузкой. Маслонасос mod 3382 выбирают для ремонта пилы с соответствующей конфигурацией привода, крепления и масляных соединений.

Назначение и конструкция

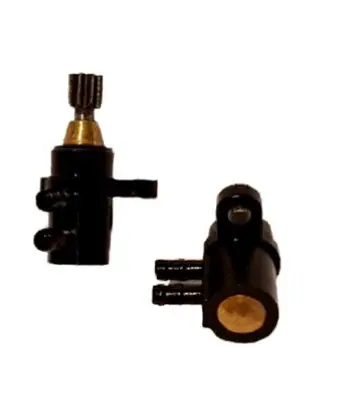

Насос выполнен в компактном черном корпусе. Конструкция включает зубчатый приводной стержень, два расположенных рядом патрубка, крепежное ушко и боковой установочный выступ. Такое исполнение рассчитано на размещение внутри корпуса электропилы и соединение с компонентами штатной системы подачи масла. Для правильной установки важна не только общая форма детали: должны совпасть положение привода, ориентация патрубков, точки фиксации и глубина посадки.

Во время работы привод пилы задействует механизм насоса, а масло поступает по предусмотренному каналу к зоне шины и цепи. Если смазка перестала подаваться, поступает неравномерно либо внутри корпуса появились следы утечки, маслонасос следует проверить вместе со шлангами, каналами и приводом. Подобные признаки не всегда означают неисправность только одной детали: причиной также могут быть загрязнение проходов, неплотное соединение трубок или нарушение зацепления привода.

Что сравнить перед выбором

• Обозначение исполнения: деталь относится к варианту mod 3382; это обозначение должно соответствовать конфигурации ремонтируемой пилы.
• Форма корпуса: сравните длину, диаметр основных участков, расположение ступеней и направление бокового выступа со снятым насосом.
• Привод: проверьте форму зубчатой части, ее положение относительно корпуса и способ соединения с приводным механизмом пилы.
• Патрубки: у этой версии два параллельных соединения. Их направление, расстояние между ними и посадка трубок должны совпадать со штатной разводкой.
• Крепление: положение ушка и бокового фиксатора необходимо сопоставить с посадочным местом внутри корпуса инструмента.

Название модели пилы само по себе не заменяет сравнение конструкции. Производители и сборщики могут применять разные насосы в инструментах с близкими обозначениями, а отдельные модификации отличаются приводом или расположением масляных линий. Самый надежный ориентир — полностью совпадающая геометрия демонтированной детали и посадочного места.

Установка и проверка после ремонта

Перед монтажом удобно зафиксировать расположение трубок и ориентацию старого насоса, затем приложить обе детали рядом и проверить каждый соединительный участок. Насос должен занимать штатное положение без перекоса и принудительного поджатия корпуса. Патрубки подключают в прежней последовательности; трубки должны садиться плотно, не перегибаться и не натягиваться при сборке корпуса. Зубчатый привод необходимо совместить с ответной частью без ударной нагрузки и попыток затянуть деталь крепежом при неправильном зацеплении.

При обслуживании следует очистить посадочную зону и доступные масляные проходы от опилок и загрязнений. После сборки проверяют поступление масла к гарнитуре, герметичность соединений и отсутствие постороннего сопротивления со стороны привода. Проверку выполняют по инструкции конкретной электропилы, поскольку порядок доступа к насосу и контроль подачи отличаются у разных конструкций.

Маслонасос mod 3382 подходит для планового восстановления системы смазки и замены изношенной детали с такой же компоновкой. Точное сопоставление привода, патрубков и крепежных элементов помогает установить насос без переделки корпуса и вернуть штатную подачу масла к шине и цепи.
