Маслонасос для электропилы mod 9 AZT

Маслонасос для электропилы mod 9 AZT

Предназначен для восстановления подачи цепного масла к пильной гарнитуре электрической цепной пилы. Насос устанавливается внутри корпуса и включается в масляный тракт между бачком и каналом, ведущим к направляющей шине и цепи. Во время работы исправная система смазывает контактирующие поверхности, уменьшает сухое трение и помогает ограничить преждевременный износ шины и цепи. Деталь выбирают для ремонта пилы, у которой штатный насос поврежден, изношен либо перестал обеспечивать нормальную подачу масла.

Обозначение mod 9 указывает на конкретное исполнение маслонасоса, а не на универсальную совместимость со всеми электропилами. Даже внешне близкие насосы могут отличаться расположением штуцеров, формой привода, точкой крепления и посадкой в корпусе. Поэтому перед заказом нужно сопоставить деталь со снятым насосом и устройством именно своей пилы.

Конструкция и критерии подбора

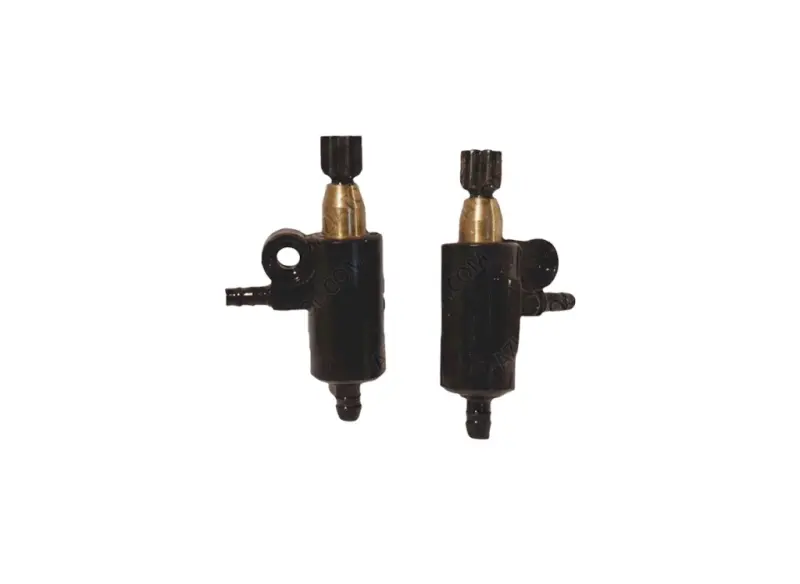

Маслонасос имеет компактный черный корпус цилиндрической формы. На корпусе расположены два ребристых штуцера для соединения с маслопроводами, крепежный выступ с круглым отверстием и верхняя приводная часть с черным рифленым наконечником. Такая компоновка задает положение насоса внутри пилы, направление подключения трубок и способ сопряжения с приводом.

• Исполнение: mod 9; это обозначение следует сверять вместе с геометрией детали, а не использовать как единственный критерий.
• Подключение: сравните количество, направление и расположение обоих штуцеров, а также диаметр посадки трубок на старой детали.
• Крепление: проверьте положение выступа с отверстием относительно корпуса и соседних деталей пилы.
• Привод: сопоставьте форму верхнего наконечника, его положение и способ соединения с приводным механизмом.
• Посадка: сравните общую форму корпуса, расстояния между точками подключения и свободное место внутри корпуса электропилы.

Название mod 9 само по себе не подтверждает соответствие определенной торговой марке или модели пилы. Если снятый насос отличается хотя бы направлением штуцера, крепежной точкой или верхним сопряжением, устанавливать деталь с усилием нельзя: несовпадение может нарушить подключение маслопроводов либо работу привода.

Когда требуется проверка маслонасоса

Поводом для диагностики служат отсутствие следа масла при контрольном запуске, сухая цепь, нерегулярная подача, ускоренный нагрев пильной гарнитуры или подтекание масла внутри корпуса. Эти признаки не всегда означают неисправность насоса. До разборки следует проверить уровень масла в бачке, чистоту канала в шине, выходных отверстий, фильтра и трубок. Перегиб, трещина или засор маслопровода также мешают нормальному поступлению масла.

Замена оправдана, когда подводящие каналы очищены, трубки исправны, привод правильно сопряжен, но насос не создает подачу либо его корпус и соединения имеют повреждения. Такой порядок диагностики помогает устранить причину неисправности, а не только ее внешнее проявление.

Установка и контроль после ремонта

Перед разборкой отключите электропилу от сети. Снимайте старый насос аккуратно, сохраняя расположение трубок и крепежа. Посадочное место нужно очистить от опилок и загрязнений, не допуская их попадания в открытые масляные каналы. Трубки надевают на соответствующие штуцеры без перекручивания и резких перегибов; крепежный выступ и приводную часть совмещают без принудительного смещения корпуса.

• Осмотрите маслопроводы на трещины, потерю эластичности и неплотную посадку.
• Убедитесь, что насос закреплен в штатном положении и не зажат соседними деталями.
• После сборки заполните бачок маслом, рекомендованным производителем пилы, и выполните короткий запуск без пиления.
• Проверьте появление масляного следа со стороны шины и отсутствие подтеканий в местах соединения.

Маслонасос mod 9 AZT подходит для ремонта только при полном совпадении корпуса, штуцеров, крепления и привода со штатной деталью. Точная проверка перед установкой обеспечивает правильное включение насоса в систему смазывания и восстановление подачи масла к шине и цепи.
