Маслонасос для электропилы mod 8

Маслонасос для электропилы mod 8

Насос предназначен для подачи цепного масла из бачка к шине и пильной цепи электропилы. Во время работы между движущейся цепью и направляющей возникает трение, поэтому исправная подача смазочного материала необходима для нормального движения гарнитуры, отвода тепла и уменьшения износа контактирующих поверхностей. Исполнение mod 8 используют при ремонте пил, в которых установлен насос такой же конструктивной версии.

Назначение и устройство

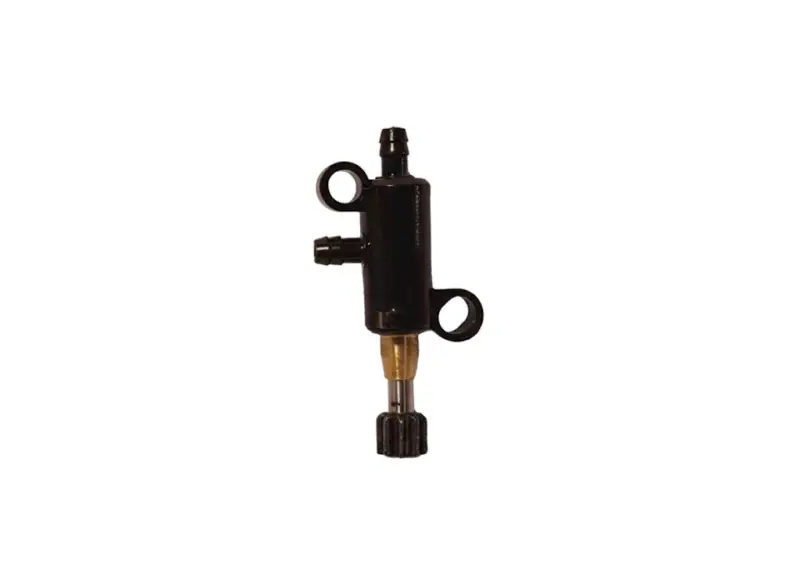

Корпус детали выполнен в компактной продолговатой форме. Конфигурация включает два штуцера для присоединения масляных линий, две крепежные проушины и нижний приводной элемент. Насос встраивается в систему между масляным бачком и зоной подачи на шину: принимает масло по одной линии и направляет его дальше к пильной гарнитуре. Работа этой детали непосредственно влияет на то, поступает ли смазочный материал к цепи во время пиления.

Обозначение mod 8 указывает на вариант исполнения, а не на универсальную совместимость со всеми электропилами. Даже внешне близкие насосы могут различаться положением штуцеров, расстоянием между точками крепления, высотой корпуса, формой привода и ориентацией относительно корпуса пилы. Поэтому при подборе важна не только категория запчасти, но и полное совпадение конфигурации со снятой деталью.

Что проверить перед покупкой

• Исполнение: в ремонтируемой электропиле должен применяться маслонасос версии mod 8.
• Форма корпуса: сравните общий контур, высоту основных частей и направление установки.
• Штуцеры: должны совпадать их количество, расположение, направление и посадка масляных трубок.
• Крепление: сверьте положение двух проушин и точки их фиксации в корпусе инструмента.
• Привод: сопоставьте форму, длину и положение нижней приводной части с демонтированным насосом.

Если модель пилы выпускалась в нескольких ревизиях, ориентируйтесь на фактически установленную деталь и устройство посадочного места. Мощность двигателя, длина шины или сходное название инструмента сами по себе не подтверждают совместимость. Самый надежный способ выбора — сравнить старый насос и mod 8 по всем соединениям, крепежным точкам и приводу до начала установки.

Когда требуется замена

Проверка насоса нужна, если цепь остается сухой при заполненном бачке, масло подается неравномерно, на корпусе или соединениях появляются следы утечки либо приводная часть имеет повреждения. Однако отсутствие масла на шине не всегда означает неисправность именно насоса. Перед заменой проверьте уровень и состояние цепного масла, проходимость трубок и каналов, правильность подключения линий, чистоту выхода на шину. Такая диагностика помогает исключить засорение или пережатый шланг и не менять исправную деталь без необходимости.

Установка и проверка после ремонта

Перед разборкой отключите электропилу от сети и снимите пильную гарнитуру и элементы корпуса в последовательности, указанной изготовителем инструмента. Зону вокруг бачка, трубок и посадочного места очистите от опилок и загрязнений, чтобы они не попали в масляные каналы. При демонтаже запомните направление каждой трубки. Новый насос установите без перекоса, совместите крепежные проушины с посадочными точками, подключите линии к соответствующим штуцерам и убедитесь, что трубки не перегнуты и не зажаты корпусом.

После сборки заполните бачок подходящим маслом для пильных цепей и проверьте поступление смазочного материала к шине по инструкции к электропиле. Не продолжайте пиление при сухой гарнитуре: сначала устраните причину отсутствия подачи. Правильно подобранный и установленный маслонасос mod 8 восстанавливает штатное снабжение шины и цепи маслом и возвращает системе смазки предусмотренный режим работы.
