Электродвигатель для шуруповерта 12 В, шестерня 9 зубьев

Электродвигатель для шуруповерта 12 В с шестерней на 9 зубьев

Предназначен для ремонта аккумуляторного шуруповерта, рассчитанного на питание 12 В. Установленная на валу шестерня с 9 зубьями передает вращение на редуктор инструмента, поэтому мотор можно использовать вместо неисправной штатной детали при полном совпадении посадки. Это практичный вариант восстановления шуруповерта, если редуктор, корпус, кнопка и аккумулятор остаются исправными.

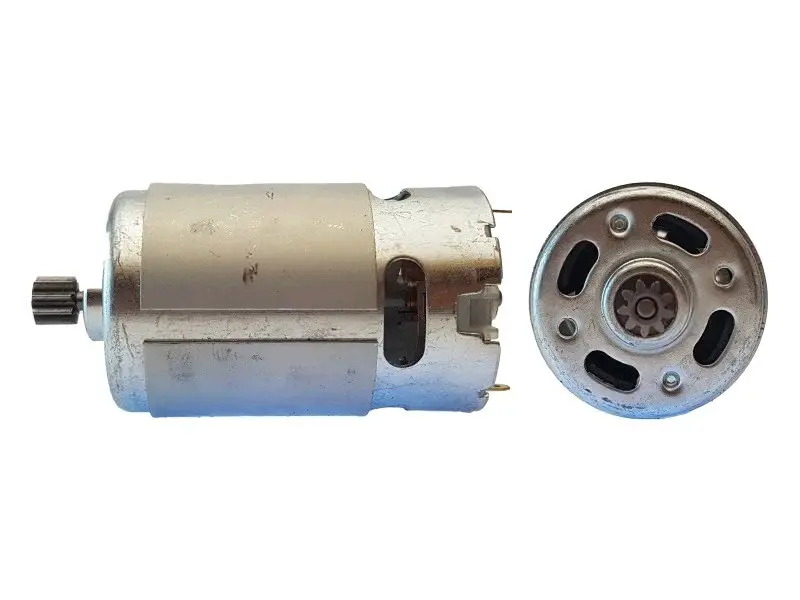

Мотор имеет цилиндрический корпус, торцевые вентиляционные окна, два контактных вывода и установленную ведущую шестерню. Такой формат размещается внутри рукоятки или моторного отсека инструмента и соединяется с редуктором через зубчатое зацепление. Шестерня взаимодействует с первой ступенью редуктора, поэтому ее геометрия влияет не только на возможность сборки, но и на свободное вращение механизма после установки.

Что необходимо сверить перед выбором

• Напряжение питания. Новый мотор должен соответствовать штатному значению 12 В. Одинаковое количество зубьев при другом напряжении не делает детали взаимозаменяемыми.
• Шестерню. Сравните 9 зубьев, наружный диаметр, ширину зубчатой части, форму зуба и расстояние от торца корпуса до шестерни. Даже небольшое отличие может изменить глубину зацепления с редуктором.
• Размеры корпуса. Проверьте диаметр и длину цилиндрической части, общую длину с валом, диаметр вала и положение передней посадочной зоны. Мотор должен разместиться в штатных упорах корпуса без перекоса и дополнительной обработки.
• Подключение. Сопоставьте расположение контактных выводов, направление проводов и положение двигателя в половинах корпуса. Провода после сборки не должны попадать между деталями корпуса или касаться вращающихся частей.
• Сопряжение с редуктором. Перед окончательной сборкой убедитесь, что шестерня входит в редуктор на нужную глубину, а механизм проворачивается без закусывания и чрезмерного бокового люфта.

Когда требуется замена мотора

К замене обычно переходят после диагностики инструмента: двигатель не запускается при исправном аккумуляторе и кнопке, работает рывками, заметно теряет тягу, издает непривычный шум либо быстро нагревается. Похожие симптомы могут появляться из-за загрязненных контактов, поврежденной проводки или заклинившего редуктора, поэтому перед покупкой полезно проверить всю приводную часть. Если неисправность находится именно в двигателе, установка подходящего мотора позволяет сохранить исправный корпус, редуктор и остальные детали шуруповерта.

Рекомендации по установке

Перед разборкой снимите аккумулятор и зафиксируйте расположение проводов, двигателя и редуктора. Извлекайте мотор вместе с сопряженными деталями аккуратно, не ударяя по шестерне и не деформируя тонкий корпус. Посадочное место следует очистить от пыли, а редуктор проверить на свободное вращение. При монтаже шестерню совмещают с ответной ступенью без принудительного перекоса, после чего укладывают провода в предусмотренные каналы.

После сборки сначала выполните краткий запуск без нагрузки. Ровный звук и отсутствие скрежета помогают убедиться, что шестерни установлены правильно. Если появилось тугое вращение или сильная вибрация, работу нужно прекратить и повторно проверить посадку. Для уверенного подбора положите старый двигатель рядом с новым и сравните все точки сопряжения: напряжение, корпус, вал, шестерню, выводы и положение в редукторе.
