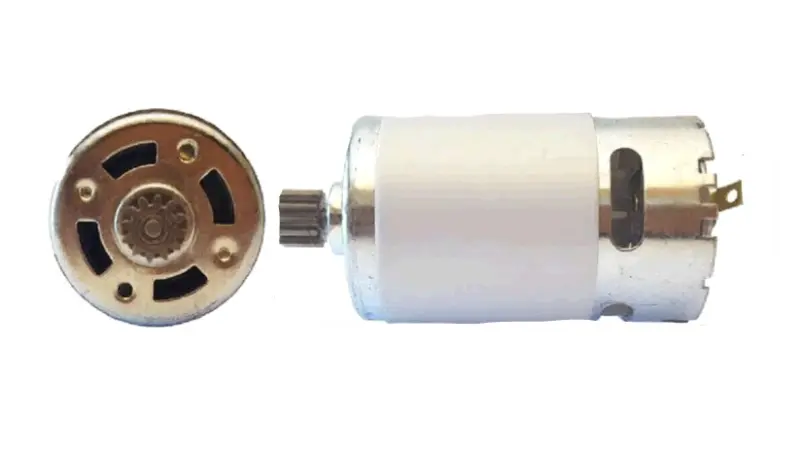

Двигатель для шуруповерта 12 В, 12 зубьев, Ø10 мм

Двигатель для шуруповерта 12 В с шестерней на 12 зубьев

Электродвигатель предназначен для ремонта аккумуляторного шуруповерта, в котором мотор с напряжением 12 В передает вращение на редуктор через установленную на валу шестерню. Ее наружный диаметр составляет 10 мм, а зубчатый венец имеет 12 зубьев. Такое сочетание параметров определяет зацепление с первой ступенью редуктора, поэтому при подборе необходимо одновременно учитывать напряжение, геометрию корпуса и размеры шестерни.

Диаметр корпуса двигателя составляет 38 мм, общая длина вместе с выступающей частью вала — 75 мм. Эти размеры помогают проверить, поместится ли мотор в рукоятке инструмента и совпадет ли положение шестерни относительно редуктора. На задней части корпуса расположены два контакта для подключения проводов. Шестерня уже установлена на валу, что позволяет использовать двигатель при ремонте без отдельного поиска детали с нужным числом зубьев.

Что проверить перед выбором

• Напряжение: штатный двигатель шуруповерта должен быть рассчитан на 12 В. Одинаковая форма корпуса не означает, что мотор с другим напряжением подойдет для конкретного инструмента.
• Количество зубьев: требуется шестерня на 12 зубьев. Даже при одинаковом наружном диаметре другое число зубьев изменяет геометрию зацепления.
• Диаметр шестерни: 10 мм. Этот размер следует проверять отдельно от диаметра вала и корпуса двигателя.
• Габариты: диаметр корпуса — 38 мм, общая длина — 75 мм. Дополнительно сравните длину корпуса, выступ вала и глубину посадки со снятым мотором.
• Соединение с редуктором: должны совпасть положение шестерни, направление зубьев, центровка вала и способ фиксации корпуса.
• Подключение: сравните расположение контактов и схему проводов. Полярность определяет направление вращения, поэтому перед отсоединением старого двигателя удобно зафиксировать положение каждого провода.

Установка и первичная проверка

Перед разборкой снимите аккумулятор и очистите наружную часть инструмента от пыли. Старый двигатель отделяют от редуктора аккуратно, не перекошивая шестерню и не нагружая вал боковым усилием. До подключения приложите оба мотора рядом и сопоставьте диаметр, длину, положение контактов, вылет вала, число зубьев и наружный диаметр шестерни. Совпадение только напряжения недостаточно: корпус может разместиться в инструменте, но шестерня окажется смещенной относительно редуктора.

После установки двигатель должен располагаться соосно с редуктором, а шестерни — входить в зацепление без перекоса и заклинивания. Провода подключают с сохранением исходной полярности и укладывают так, чтобы их не зажимали половины корпуса. Перед окончательной сборкой выполняют краткую проверку без нагрузки: вращение должно начинаться уверенно, без заедания и постороннего механического шума. Если редуктор движется туго, сначала устраняют причину сопротивления, чтобы не создавать повышенную нагрузку на новый мотор.

Когда требуется замена двигателя

Проверка мотора актуальна, если шуруповерт перестал запускаться, вращается рывками, заметно теряет скорость под обычной нагрузкой либо работает с необычным шумом. Такие признаки могут быть связаны не только с двигателем, но и с аккумулятором, кнопкой, проводами, контактами или редуктором. Перед заменой полезно проверить питание и свободное вращение механической части. Если старая шестерня имеет поврежденные зубья, одновременно осмотрите ответную шестерню редуктора: неисправное зацепление способно вызвать шум, заклинивание и ускоренный износ установленного двигателя.

Этот мотор выбирают для 12-вольтового шуруповерта по фактическим размерам снятой детали. Главные ориентиры — корпус диаметром 38 мм, общая длина 75 мм и шестерня Ø10 мм с 12 зубьями. Точное совпадение всех посадочных параметров позволяет правильно соединить двигатель с редуктором и разместить его внутри корпуса инструмента.
