Кнопка-выключатель для шуруповерта Bosch AZT-3

Кнопка-выключатель для шуруповерта Bosch AZT-3

Эта деталь предназначена для ремонта системы пуска шуруповерта, когда штатный курок изношен, поврежден или перестал уверенно включать инструмент. Кнопка устанавливается внутри рукоятки и передает команду на запуск при нажатии курка. Исполнение AZT-3 следует выбирать как конструктивно определенную версию: совпадение только марки инструмента не подтверждает совместимость, поскольку даже внешне близкие шуруповерты могут иметь разные корпуса, контакты и разводку проводов.

Конструкция и назначение

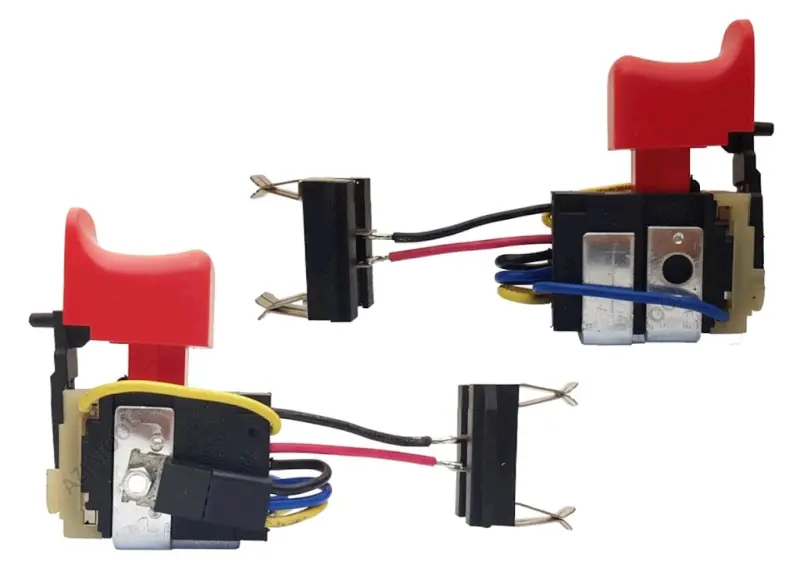

Кнопка выполнена в виде собранного модуля с красным нажимным курком, контактно-управляющим корпусом и проводными выводами. Отдельная контактная колодка соединена с основным модулем красным и черным проводами; на колодке расположены две пружинные контактные пластины. На корпусе также присутствуют изолированные проводники разных цветов и металлические контактные детали. Такая компоновка рассчитана на размещение компонентов в ограниченном пространстве рукоятки, поэтому положение каждого провода и ориентация корпуса имеют значение при монтаже.

Основная задача кнопки — включать шуруповерт нажатием и прекращать питание двигателя после отпускания курка. Если в штатной детали предусмотрены дополнительные функции, например изменение частоты вращения нажатием или взаимодействие с переключателем направления, они будут работать корректно только при полном соответствии схемы и механики. Для AZT-3 нельзя автоматически переносить параметры другой кнопки Bosch: напряжение, допустимая нагрузка и перечень моделей должны проверяться отдельно по технической документации конкретного инструмента.

Как проверить совместимость

Перед покупкой снимите аккумулятор, разберите рукоятку и сопоставьте AZT-3 со штатной кнопкой. Сравнивать нужно весь модуль, а не только красный курок. Важны контур и высота корпуса, расположение боковых выступов, направление хода курка, место контактной колодки, количество проводников, точки их выхода и способ присоединения. Провода должны укладываться в предусмотренные каналы без натяжения, а корпус — занимать свое место без подпиливания пластика или давления на соседние детали.

• Исполнение: AZT-3; обозначение используют для выбора конкретной конструктивной версии кнопки.
• Назначение: управление включением шуруповерта нажимным курком.
• Контактная часть: отдельная колодка с двумя пружинными пластинами соединена с основным корпусом парой проводов.
• Проверка посадки: сопоставьте форму корпуса, упоры, положение курка и свободное место внутри обеих половин рукоятки.
• Проверка подключения: сверьте число, расположение и назначение проводов со схемой своего шуруповерта; один цвет изоляции не является достаточным ориентиром.

Замена и установка

До разборки полностью отсоедините аккумулятор. Полезно зафиксировать расположение штатной кнопки и маршрут каждого провода, затем переносить подключения последовательно по заводской схеме инструмента. Не допускайте перепутывания выводов, пережатия изоляции половинами корпуса и попадания проводов в зону движения курка. После укладки проверьте, что кнопка нажимается без заеданий и самостоятельно возвращается в исходное положение, а контактная колодка стоит ровно и не смещается при сборке.

Если старая кнопка оплавлена, имеет потемневшие контакты или поврежденные провода, перед установкой AZT-3 стоит проверить двигатель, аккумуляторные контакты и проводку: новая деталь не устраняет причину перегрева или короткого замыкания. При отсутствии схемы либо опыта ремонта подключение лучше поручить специалисту. Правильно подобранная кнопка AZT-3 позволяет восстановить штатное управление шуруповертом без переделки рукоятки и проводки.
