Кнопка-выключатель для шуруповерта Makita 6270

Кнопка-выключатель для шуруповерта Makita 6270

Запчасть предназначена для ремонта системы управления аккумуляторного шуруповерта Makita 6270. Курковая клавиша включает двигатель, а степень ее нажатия позволяет изменять частоту вращения патрона: медленное начало помогает аккуратно установить биту в шлиц крепежа, после чего скорость можно увеличить. При отпускании клавиши двигатель останавливается. Механизм также взаимодействует с рычагом реверса, который выбирает направление вращения и блокирует нажатие курка в нейтральном положении.

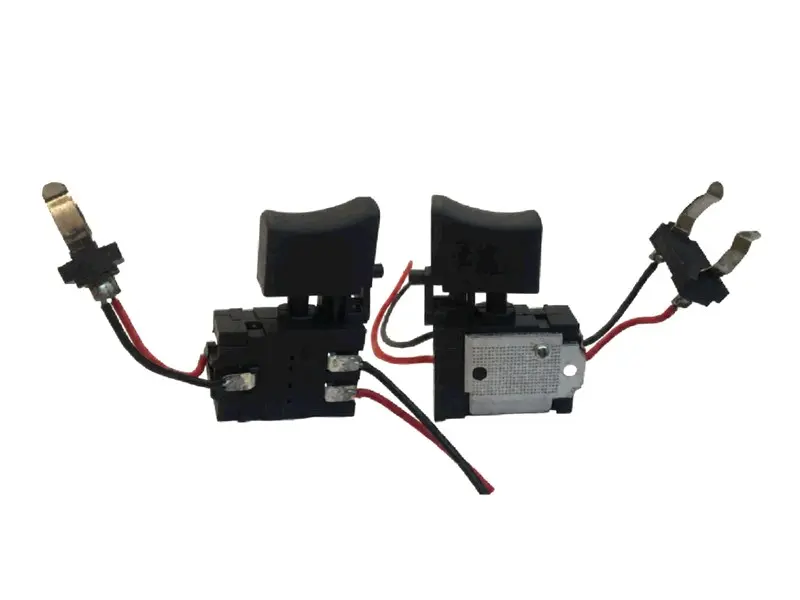

Кнопка выполнена как собранный пусковой модуль с широкой курковой клавишей, корпусом регулятора, проводами и контактными выводами. Такая конфигурация рассчитана на размещение внутри рукоятки, где деталь соединяется с двигателем и аккумуляторными контактами. Правильная работа зависит не только от назначения кнопки, но и от ее геометрии, расположения выводов, схемы подключения и согласования с механическим рычагом реверса.

Что проверить при подборе

Эта позиция выбирается для Makita 6270 и не должна подбираться как универсальная кнопка только по внешнему сходству. Перед разборкой инструмента сравните новую деталь со штатной по следующим признакам:

• Модель инструмента: полное обозначение шуруповерта должно соответствовать версии, для которой выполняется ремонт.
• Форма корпуса: важны контуры, высота и положение модуля в посадочном месте рукоятки.
• Курковая клавиша: сравните ее ширину, профиль, направление хода и положение относительно корпуса.
• Контактные выводы: количество, расположение и ориентация клемм должны совпадать со штатной деталью.
• Провода: проверьте их направление, точки соединения и возможность уложить проводку без натяжения и защемления.
• Реверс: рычаг переключения направления должен правильно входить в зацепление с механизмом кнопки и свободно переходить между положениями.

Даже небольшое различие в посадке может помешать закрытию корпуса, ограничить ход курка или нарушить переключение направления. Кнопку нельзя устанавливать с усилием, подрезать ее корпус либо менять расположение выводов без проверки схемы конкретного инструмента. Надежнее сохранить положение старой проводки до отсоединения и переносить каждое соединение последовательно.

Когда требуется проверка кнопки

Диагностика этой детали актуальна, если шуруповерт не запускается, реагирует на курок с перебоями, работает только при определенном положении клавиши, перестал плавно изменять скорость либо сам курок заедает и не возвращается нормально. Похожие признаки могут возникать и при неисправности аккумулятора, двигателя, контактов или проводки, поэтому перед установкой следует определить причину отказа. Осмотрите разъемы и провода, исключите обрыв, ослабленное соединение и следы перегрева.

Установка и проверка после ремонта

Перед разборкой снимите аккумулятор. Зафиксируйте расположение проводов и положение штатной кнопки, затем устанавливайте новую деталь в предусмотренное посадочное место без перекоса. Провода необходимо уложить по прежним каналам так, чтобы половины рукоятки не прижимали их при сборке. Отдельно проверьте свободный ход курка и сопряжение с рычагом реверса. Корпус инструмента должен закрываться без дополнительного давления на кнопку или проводку.

После сборки сначала убедитесь, что клавиша свободно нажимается и возвращается в исходное положение. Затем проверьте запуск без нагрузки, постепенное изменение скорости и оба направления вращения. Реверс переключают только после полной остановки патрона. Правильно подобранная и установленная кнопка возвращает шуруповерту привычное управление пуском, скоростью и направлением вращения, что особенно важно при точном заворачивании крепежа, выкручивании винтов и начале сверления.
