Кнопка включения с реверсом и регулировкой оборотов для шуруповерта Einhell

Кнопка включения с реверсом для аккумуляторного шуруповерта Einhell

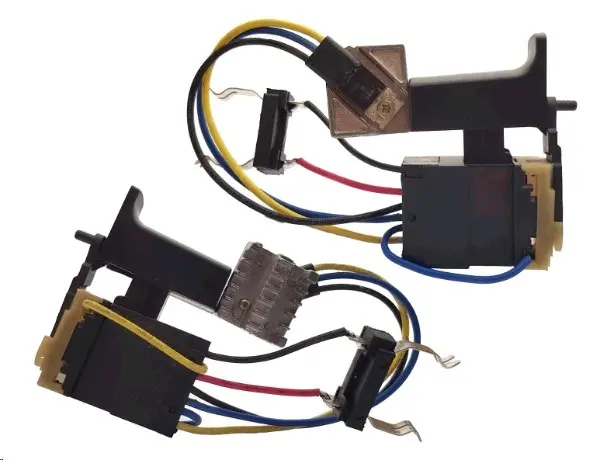

Кнопочная сборка управляет запуском двигателя, скоростью вращения и направлением хода аккумуляторного шуруповерта. Она предназначена для ремонта инструмента Einhell, у которого штатная клавиша повреждена, включение стало нестабильным, пропала плавная регулировка оборотов или перестал корректно переключаться реверс. Деталь устанавливается внутри рукоятки и объединяет органы управления с контактной системой и соединительными проводами.

Управление инструментом

Электронный регулятор изменяет частоту вращения в зависимости от глубины нажатия на клавишу. Небольшое нажатие позволяет начинать закручивание крепежа на малой скорости, аккуратно устанавливать биту в шлиц и контролировать первые обороты сверла. При дальнейшем нажатии скорость увеличивается. Такая схема управления удобна при переходе от точных операций к более интенсивному сверлению без отдельной остановки для настройки.

Ползунковый переключатель реверса меняет направление вращения двигателя. Он нужен как для закручивания, так и для выкручивания крепежа, а также помогает освободить сверло после остановки. В конструкции предусмотрены клавиша, корпус кнопки, реверсивный переключатель, электронная часть с радиатором, провода и контактный блок для соединения с аккумулятором. Подключение к двигателю выполняется двумя выводами.

Практические особенности

• Плавное управление скоростью нажатием на клавишу помогает точнее начинать закручивание и сверление.
• Встроенный реверс позволяет менять направление вращения без установки отдельного переключателя.
• Контактная система и соединительные провода собраны вместе, поэтому при правильном подборе заменяется связанный комплект управления.
• Радиатор отводит тепло от электронной части регулятора во время работы инструмента.

Как правильно подобрать кнопку

Одного названия Einhell для выбора недостаточно: в шуруповертах разных серий применяются кнопки с различной формой корпуса, клавиши, реверсивного ползунка и аккумуляторных контактов. Перед покупкой следует разобрать обозначение модели инструмента и сопоставить новую сборку со снятой деталью. Особенно важны габариты корпуса и клавиши, положение опор и выступов, высота реверса, расположение контактного блока, количество проводов и способ их присоединения.

• Сравните общий контур корпуса и направление установки клавиши.
• Проверьте расположение реверсивного ползунка относительно половин рукоятки.
• Сопоставьте форму аккумуляторной контактной системы и ее посадку в нижней части корпуса.
• Повторите схему подключения проводов по снятой кнопке, включая выводы к двигателю.
• Убедитесь, что параметры шуруповерта соответствуют характеристикам устанавливаемого регулятора.

Совпадение только по внешней ширине клавиши не подтверждает совместимость. Корпус должен без перекоса располагаться в штатных направляющих, реверс — свободно перемещаться в обе стороны, а контактный блок — занимать предусмотренное место без давления на провода. Если старая кнопка сохранилась, ее лучше использовать как образец для проверки каждой точки крепления и подключения.

Замена и первичная проверка

Перед разборкой шуруповерта аккумулятор снимают. После открытия корпуса фиксируют расположение проводов, контактов и деталей реверса, затем отсоединяют старую сборку и устанавливают новую по той же схеме. Провода укладывают в предусмотренные каналы: они не должны попадать между половинами корпуса, клавишей или подвижной частью реверса. При соединении выводов важно сохранить исходные точки подключения и надежно зафиксировать контакты.

До окончательной сборки проверяют посадку кнопки, свободный ход клавиши и перемещение реверсивного ползунка. После закрытия корпуса инструмент сначала испытывают без нагрузки: запуск должен происходить без задержек, скорость — изменяться вместе с нажатием, а направление вращения — соответствовать положению реверса. Если шуруповерт не запускается либо работает только в одном режиме, дополнительно проверяют аккумулятор, проводку, двигатель и качество соединений, поскольку похожие симптомы возникают не только из-за кнопки.
