Металлическая защита-держатель топливного бака мотокосы, 4 крепления

Защита-держатель топливного бака мотокосы

Металлическая рамка предназначена для фиксации и дополнительной защиты топливного бака мотокосы или бензинового триммера. Деталь устанавливается в нижней части моторного блока, поддерживает бак и принимает на себя случайные контакты с грунтом и другими поверхностями. Она нужна при восстановлении инструмента с погнутым, треснувшим или утраченным штатным держателем, а также при устранении заметного смещения бака.

Конструкция и назначение

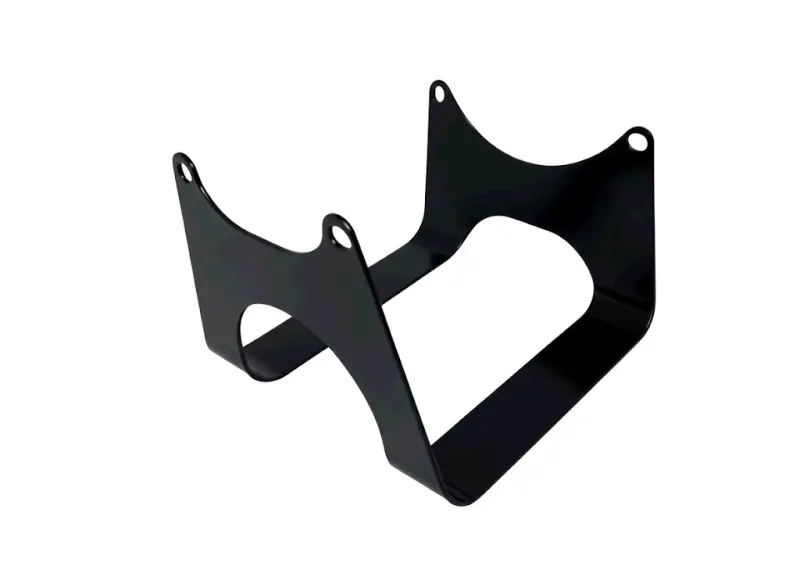

Держатель изготовлен в виде открытой гнутой металлической рамки. Нижняя перемычка образует опорную часть, а две боковые стенки охватывают пространство, предназначенное для бака. На верхних выступах расположены четыре круглых крепежных отверстия: по два с каждой стороны. В стенках выполнены фигурные вырезы, уменьшающие площадь детали и оставляющие доступ к соседним частям мотокосы. Наружная поверхность имеет черное покрытие.

Рамка выполняет сразу две связанные задачи: удерживает емкость в предусмотренном положении и формирует вокруг нее жесткий внешний контур. Это помогает отделить бак от поверхности, на которую ставят мотокосу, и снижает вероятность прямого контакта корпуса емкости с препятствием. При этом металлическая защита не заменяет исправные опоры, втулки и крепеж, предусмотренные конструкцией конкретного инструмента.

Как правильно подобрать держатель

Наличие четырех отверстий еще не означает совместимость со всеми мотокосами. Перед выбором необходимо сопоставить деталь со штатной рамкой и посадочным местом на моторном блоке. Основное значение имеют межосевые расстояния между отверстиями, взаимное положение правой и левой пары, ширина нижней перемычки, высота боковых стенок и форма верхних вырезов. Отдельно проверяют, достаточно ли внутреннего пространства для установленного бака.

• Схема фиксации: на мотокосе должны быть предусмотрены четыре подходящие точки крепления.
• Геометрия рамки: контур, ширина и высота детали должны соответствовать форме бака и расположению моторного блока.
• Свободное пространство: после монтажа рамка не должна зажимать емкость, горловину или крышку.
• Положение коммуникаций: топливные шланги необходимо провести без перегибов, натяжения и прижатия металлическими краями.
• Смежные опоры: втулки, амортизаторы и другие предусмотренные детали устанавливают в их штатном положении.

Если прежний держатель сильно деформирован, его текущую форму нельзя считать точным шаблоном. В этом случае размеры лучше снимать непосредственно между посадочными точками на мотокосе. Следует также сравнить направление изгибов и расположение вырезов: рамка должна устанавливаться без принудительного растягивания стенок и несовпадения отверстий.

Установка и контроль после ремонта

Работу выполняют при выключенном и полностью остывшем двигателе. Топливо предварительно сливают, а бак, горловину, крышку и шланги осматривают на предмет трещин, потертостей и утечек. Повреждения самой емкости нельзя устранять одной заменой держателя. Перед монтажом очищают посадочные места и проверяют состояние крепежных точек на корпусе инструмента.

Рамку сначала наживляют во всех четырех точках, проверяют ее положение относительно бака и лишь затем равномерно затягивают крепеж. Перекос, совмещение отверстий с усилием или заметное прижатие бака указывают на несоответствие геометрии. После сборки емкость должна сохранять предусмотренное положение, а шланги — проходить свободно. До запуска двигателя проверяют неподвижность держателя и отсутствие утечки топлива. Такой порядок позволяет оценить посадку детали сразу после ремонта и не подвергать бак лишней нагрузке.
