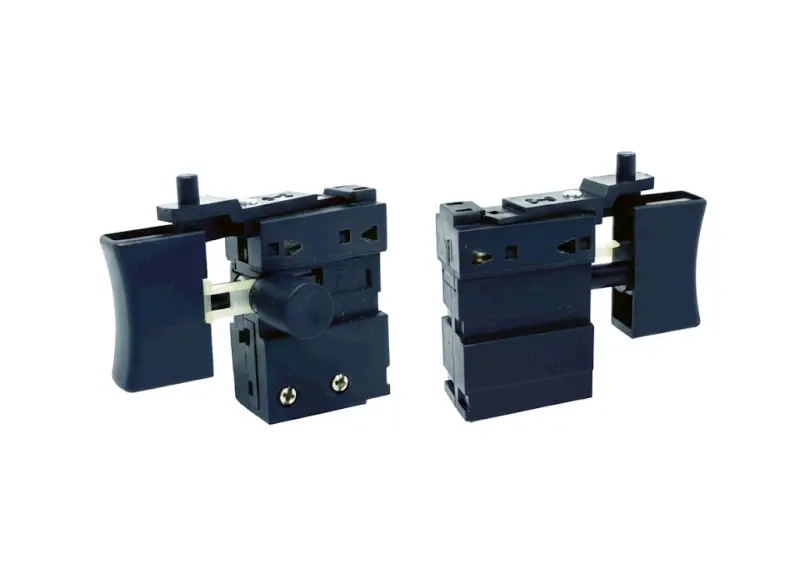

Кнопка включения для сетевого шуруповерта №1

Кнопка включения для сетевого шуруповерта №1

Кнопка №1 предназначена для ремонта сетевой дрели-шуруповерта и объединяет основные органы управления инструментом в одном корпусе. Блок отвечает за включение и остановку двигателя, изменение частоты вращения нажатием на курок и выбор направления вращения. Такая деталь нужна, когда штатная кнопка повреждена, заедает, утратила нормальный ход либо перестала корректно управлять запуском, скоростью или реверсом.

Конструкция включает широкую пусковую клавишу, электронную регулировку оборотов, верхний переключатель реверса и боковой фиксатор. Частота вращения изменяется глубиной нажатия: это позволяет начинать работу без резкого набора скорости и точнее управлять инструментом при заворачивании крепежа. Переключатель реверса меняет направление вращения, а фиксатор помогает удерживать выбранный режим без постоянного давления на курок, если такая функция предусмотрена конструкцией ремонтируемого инструмента.

Функции и практическая польза

• Регулировка нажатием: дает возможность дозировать обороты непосредственно во время работы и аккуратнее начинать заворачивание крепежа.
• Переключение реверса: позволяет использовать шуруповерт для закручивания и выкручивания винтов без отдельного внешнего переключателя.
• Боковой фиксатор: уменьшает необходимость постоянно удерживать пусковую клавишу в режимах, допускающих продолжительное вращение.
• Единый блок управления: после подходящей замены восстанавливает запуск, остановку, регулировку скорости и изменение направления вращения.

Как правильно подобрать кнопку

Обозначение универсального типа не означает совместимость с каждым сетевым шуруповертом. Корпуса инструментов, посадочные пазы и способы подключения отличаются, поэтому новую кнопку необходимо сравнить со снятой деталью до установки. Основными ориентирами служат форма корпуса, размеры основания, положение курка и реверса, расположение фиксатора и конфигурация контактной части.

• сравните длину, ширину и высоту корпуса старой и новой кнопки;
• проверьте форму, вылет и направление движения пусковой клавиши;
• сопоставьте высоту и расположение верхней планки реверса;
• учтите положение бокового фиксатора относительно отверстия в рукоятке;
• сравните количество контактных гнезд, расположение двух нижних винтов и способ закрепления проводов.

Отдельно сверяют электрические параметры штатного выключателя и схему подключения конкретного инструмента. Номинальный ток, допустимое напряжение, размеры и перечень совместимых моделей для позиции №1 не заявлены, поэтому выбирать ее только по названию нельзя. Если старая кнопка отличается контактами, геометрией или расположением органов управления, потребуется другая модификация.

Замена и проверка

Перед покупкой желательно провести диагностику: отсутствие запуска может быть связано не только с кнопкой, но и с сетевым кабелем, щетками двигателя, внутренней проводкой или самим мотором. На неисправность блока управления могут указывать прерывистый запуск, отсутствие реакции на глубину нажатия, самопроизвольное отключение, заедание курка, повреждение корпуса или нестабильная работа реверса.

Монтаж выполняют только на полностью отключенном от сети инструменте. При разборке сохраняют расположение проводов, проверяют состояние контактов и изоляции, а подключение новой детали выполняют по схеме конкретного шуруповерта. Корпус кнопки должен без перекоса занять штатный паз, курок — свободно перемещаться, а переключатель реверса — совпасть с направляющими обеих половин рукоятки. Провода размещают так, чтобы они не попадали под крепеж корпуса и не мешали ходу клавиши.

После сборки последовательно проверяют включение, остановку, изменение оборотов, оба направления вращения и работу фиксатора. Реверс переключают после полной остановки двигателя. Точное совпадение геометрии и подключения помогает вернуть инструменту привычное управление без переделки рукоятки.
