Кнопка включения для болгарки 125 мм

Кнопка включения для болгарки 125 мм

Деталь предназначена для ремонта углошлифовальной машины класса 125 мм, когда штатная кнопка перестала уверенно включать инструмент, работает с перебоями или имеет механическое повреждение. Она устанавливается внутри рукоятки либо задней части корпуса и принимает усилие от наружной клавиши или ползунка. При нажатии выключатель подает питание к двигателю, а при отпускании или переводе органа управления в исходное положение прекращает его подачу. Такая замена позволяет восстановить штатное управление болгаркой без покупки инструмента в сборе.

Конструкция и назначение

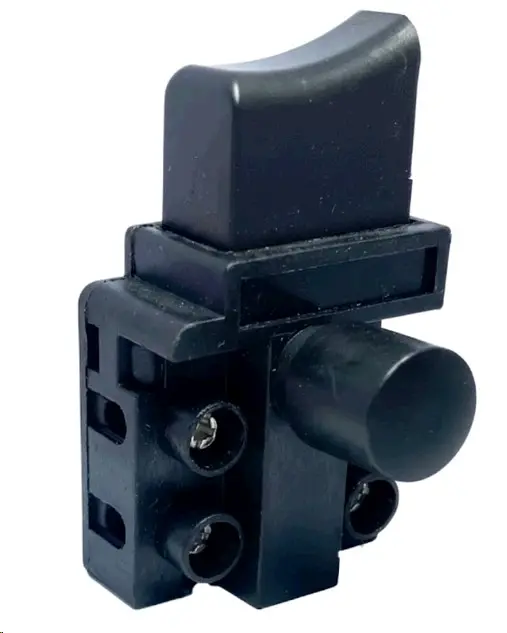

Кнопка выполнена в компактном черном корпусе с широкой верхней клавишей. Сбоку расположен цилиндрический толкатель, а провода подключаются через несколько винтовых зажимов. Для ремонта важна вся геометрия детали: основание должно разместиться в предусмотренном гнезде, клавиша — совпасть с приводом наружного переключателя, а боковой толкатель — не упираться в стенки корпуса. Винтовое подключение дает разборное соединение проводов, однако расположение и число контактных точек должны соответствовать штатной схеме конкретной машины.

Обозначение «125 мм» указывает на класс углошлифовальной машины по диаметру применяемого круга, но само по себе не подтверждает взаимозаменяемость выключателей. Даже внешне сходные болгарки могут отличаться формой внутреннего посадочного места, высотой и ходом привода, направлением выхода проводов, количеством контактов и допустимой нагрузкой кнопки. Поэтому эту позицию выбирают по старой детали и внутренней компоновке инструмента, а не только по диаметру круга или названию модели.

Что проверить перед заказом

• Форму корпуса: сравните длину, ширину и высоту основания, выступы, пазы и поверхности, которыми кнопка удерживается между половинами рукоятки.
• Привод включения: сопоставьте форму широкой клавиши, ее положение, рабочий ход и расположение бокового цилиндрического толкателя.
• Контакты: проверьте количество винтовых зажимов, их ориентацию и схему подключения проводов на снятой кнопке.
• Номинальные параметры: значения тока и напряжения должны соответствовать штатной детали или сервисной документации болгарки; выбирать их только по внешнему сходству нельзя.
• Посадку в корпусе: после примерки кнопка не должна смещаться, мешать закрытию рукоятки или препятствовать свободному возврату наружного управления.

Замена и проверка

Перед разборкой инструмент полностью отключают от сети. Полезно заранее зафиксировать расположение проводов и места их подключения, поскольку перестановка выводов без схемы может привести к неправильной работе. Старую кнопку освобождают из посадочного гнезда, провода переносят по одному на соответствующие винтовые зажимы новой детали и надежно закрепляют. Оголенные участки не должны выступать за пределы контактной зоны, а проводка — попадать под края корпуса, движущуюся клавишу или крепеж.

До окончательной сборки нужно убедиться, что наружная кнопка полностью нажимает внутренний механизм и свободно возвращается назад. Половины корпуса должны соединяться без усилия и без давления на провода. Первое включение выполняют только после проверки правильности подключения и сборки; при отсутствии опыта с сетевым электроинструментом установку лучше поручить специалисту.

Эта кнопка подходит для ремонтного подбора к болгарке 125 мм при совпадении конструкции, посадки, привода и параметров подключения. Тщательное сравнение со снятой деталью помогает избежать ситуации, когда выключатель помещается в корпус, но не взаимодействует с наружной клавишей либо не соответствует внутренней разводке.
