Кнопка включения для шуруповёрта Sturm, Ижмаш, Зенит

Кнопка включения для шуруповёрта Sturm, Ижмаш, Зенит

Кнопка предназначена для ремонта совместимых аккумуляторных шуруповёртов Sturm, Ижмаш и Зенит. Она устанавливается в рукоятке инструмента, воспринимает нажатие курка и управляет включением и остановкой двигателя. Исправная деталь обеспечивает нормальный отклик шуруповёрта на действия пользователя, поэтому её заменяют при механическом износе клавиши, повреждении корпуса или неисправности внутренних контактов.

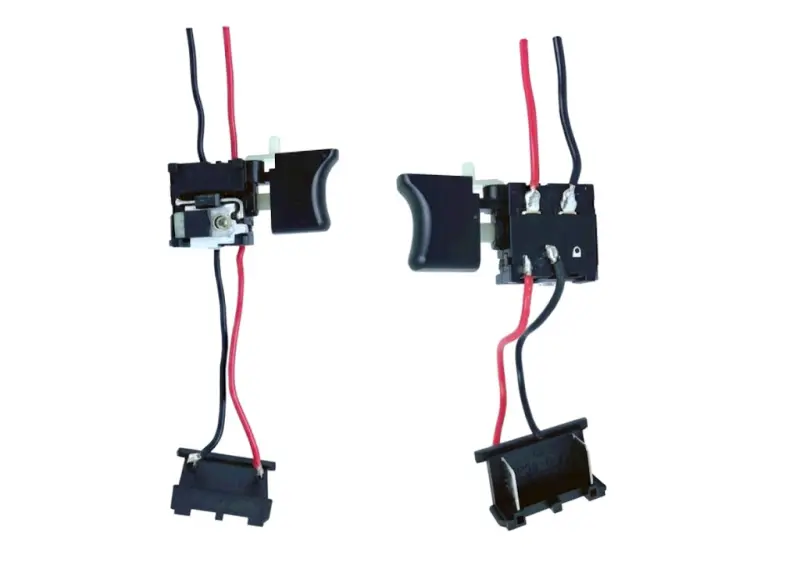

Конструкция включает корпус с широкой нажимной клавишей, соединительные провода и отдельную контактную колодку аккумуляторного блока. Такой формат позволяет установить кнопку внутри корпуса шуруповёрта и соединить её с предусмотренными компонентами инструмента. Провода уже выведены из корпуса детали, однако их расположение, точки подключения и полярность необходимо сопоставить со штатной схемой конкретного шуруповёрта.

Когда стоит проверить кнопку

Диагностика этого компонента требуется, если инструмент не запускается после нажатия, включается с перебоями, реагирует только при определённом положении клавиши либо прекращает работу при небольшом изменении усилия на курке. Причиной подобных проявлений также могут быть аккумулятор, двигатель, проводка или контактная колодка, поэтому перед заменой желательно проверить весь путь подключения. Это помогает установить настоящую причину неисправности и не менять исправную деталь.

Механически повреждённую кнопку следует заменить, если клавиша заклинивает, возвращается не полностью, корпус имеет трещины или соединительные провода отсоединились непосредственно у основания. Продолжать работу с нестабильным включением не рекомендуется: инструмент должен уверенно запускаться и останавливаться при обычном нажатии и отпускании курка.

Как проверить совместимость

Указание брендов Sturm, Ижмаш и Зенит не означает совместимость со всеми шуруповёртами этих производителей. Даже близкие по внешнему виду модели и разные ревизии одного инструмента могут иметь отличающиеся посадочные места, контактные колодки и расположение выводов. Перед заказом разберите шуруповёрт и сопоставьте новую деталь со штатной кнопкой по следующим признакам:

• общая форма и габариты корпуса, который размещается внутри рукоятки;
• форма, ширина и направление хода нажимной клавиши;
• расположение упоров, пазов и других посадочных участков;
• количество проводов, места их выхода и точки подключения;
• конфигурация отдельной контактной колодки аккумулятора;
• положение клемм относительно половин корпуса и внутренних деталей инструмента.

Для точного сравнения полезно сохранить демонтированную кнопку до завершения ремонта. Совпадение только по названию бренда или внешнему очертанию клавиши недостаточно: деталь должна свободно размещаться в предусмотренном месте, а контактная колодка — соответствовать разъёму аккумуляторного блока. Если хотя бы один посадочный участок или вывод отличается, устанавливать кнопку с усилием либо переделывать корпус инструмента не следует.

Установка и проверка

Перед разборкой отсоедините аккумулятор. Открывая корпус шуруповёрта, зафиксируйте расположение проводов и компонентов, чтобы при сборке восстановить штатную укладку. Новую кнопку устанавливают без перекоса и защемления проводов; клавиша должна двигаться свободно, не цепляться за половины рукоятки и самостоятельно возвращаться после отпускания. Соединения выполняют в соответствии со схемой конкретной модели, сохраняя правильную полярность.

После сборки сначала проверьте свободный ход курка, плотность соединения корпуса и установку аккумуляторной колодки. Затем выполните краткий пробный запуск без нагрузки и убедитесь, что шуруповёрт включается и останавливается предсказуемо. При отсутствии опыта ремонта электроинструмента установку лучше поручить специалисту: правильная укладка проводов и точное совпадение посадки необходимы для нормальной работы кнопки.

Эта деталь подходит для восстановления шуруповёрта только при полном конструктивном совпадении со штатной кнопкой. Внимательное сравнение корпуса, клавиши, выводов и аккумуляторной колодки до покупки позволяет избежать ошибки и выполнить ремонт без переделки внутренних частей инструмента.
