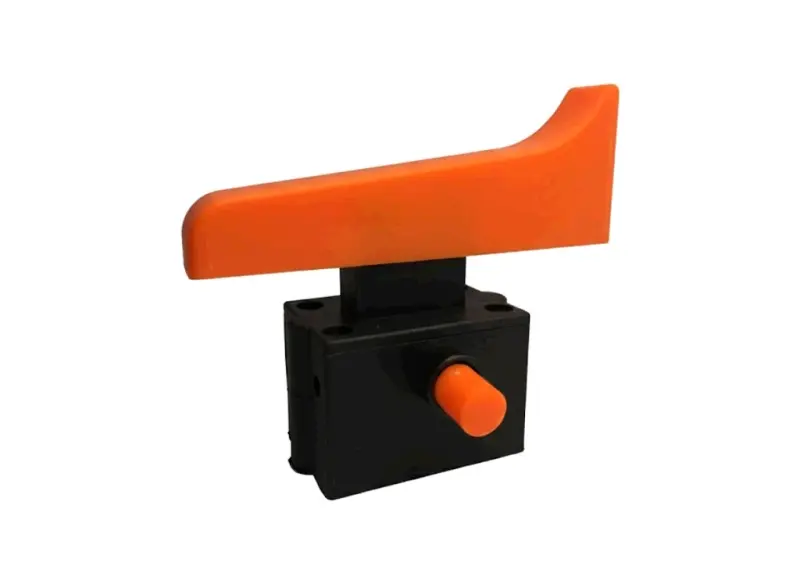

Выключатель (кнопка) AZT-4 для болгарки Карась 230, двойное включение

Выключатель AZT-4 для болгарки Карась 230

Выключатель AZT-4 предназначен для ремонта угловой шлифовальной машины типа «Карась 230». Кнопка управляет запуском инструмента и устанавливается вместо штатного выключателя аналогичной конструкции. Ее выбирают для замены узла, который перестал срабатывать, включается с перебоями, механически заедает либо имеет повреждения корпуса или органов управления.

Это отдельный выключатель с длинной клавишей и дополнительным элементом включения. Такое исполнение образует двойной механизм включения. Деталь позволяет восстановить управление болгаркой, если диагностика показала неисправность прежней кнопки, а форма корпуса, расположение контактов и способ установки совпадают.

Особенности конструкции

• исполнение для угловой шлифовальной машины типа «Карась 230»;
• двойной механизм включения;
• длинная клавиша для размещения в рукоятке инструмента;
• отдельный узел системы запуска, пригодный для замены без приобретения всей болгарки.

При подборе важно учитывать не только тип инструмента и размер диска. У внешне похожих болгарок могут различаться внутренняя компоновка, фиксация выключателя, расположение выводов, способ подключения проводов и работа механизма запуска. Поэтому новую кнопку необходимо сравнить с демонтированной деталью со стороны корпуса и контактов. Совпасть должны форма выключателя, длина и положение клавиши, двойной механизм включения, выводы для подключения и способ размещения узла в рукоятке.

Что проверить перед заказом

• относится ли болгарка к типу «Карась 230»;
• есть ли на прежней кнопке двойной механизм включения;
• совпадают ли форма корпуса и длина клавиши;
• одинаково ли расположены контакты и подключаются провода;
• не повреждено ли посадочное место выключателя в рукоятке.

Старый узел лучше демонтировать до заказа. Это дает возможность осмотреть кнопку со всех сторон, проверить ее посадку и сравнить элементы подключения. Ориентироваться только на общее внешнее сходство не стоит: даже небольшое отличие корпуса, фиксаторов или положения контактов может потребовать переделки и помешать нормальной работе клавиши.

Диагностика перед заменой

Если болгарка не запускается, причина может находиться не только в выключателе. Похожие признаки возникают при обрыве сетевого кабеля, ослаблении соединения или неисправности других электрических компонентов. Перед монтажом следует проверить провода, клеммы и соединения демонтированного узла. Поврежденную проводку или посадочное место необходимо привести в исправное состояние до установки новой кнопки.

Если прежний выключатель срабатывает через раз, заедает или имеет видимое повреждение, его замена целесообразна после проверки остальных элементов цепи. Такой порядок помогает установить исправную деталь в подготовленный инструмент и не оставлять без внимания сопутствующую неисправность.

Установка выключателя

Все работы с электрической частью выполняются только после полного отключения болгарки от сети. Перед отсоединением старой кнопки нужно зафиксировать расположение проводов, чтобы вернуть их на соответствующие контакты. Соединения должны быть надежными, а провода — уложенными так, чтобы корпус рукоятки не пережимал их при сборке.

После размещения выключателя проверьте его фиксацию в посадочном месте и свободный ход длинной клавиши. Она не должна упираться в корпус рукоятки или заедать при нажатии. Затем убедитесь, что дополнительный элемент включения взаимодействует с основным механизмом так же, как на снятом узле. Если схема подключения неизвестна, конструкция не совпадает или причина поломки не установлена, ремонт следует поручить специалисту по электроинструменту.
