Кнопка-выключатель для болгарки 180 AZT-3

Кнопка-выключатель для болгарки 180 AZT-3

Запчасть предназначена для восстановления управления включением угловой шлифовальной машины типоразмера 180. Исполнение с обозначением AZT-3 и длинным курком рассчитано на размещение внутри рукоятки инструмента: оператор нажимает на выступающую часть курка, а корпус выключателя остается зафиксированным внутри. Такая деталь нужна, когда штатная кнопка повреждена, утратила четкое срабатывание либо не обеспечивает нормальный запуск и остановку болгарки.

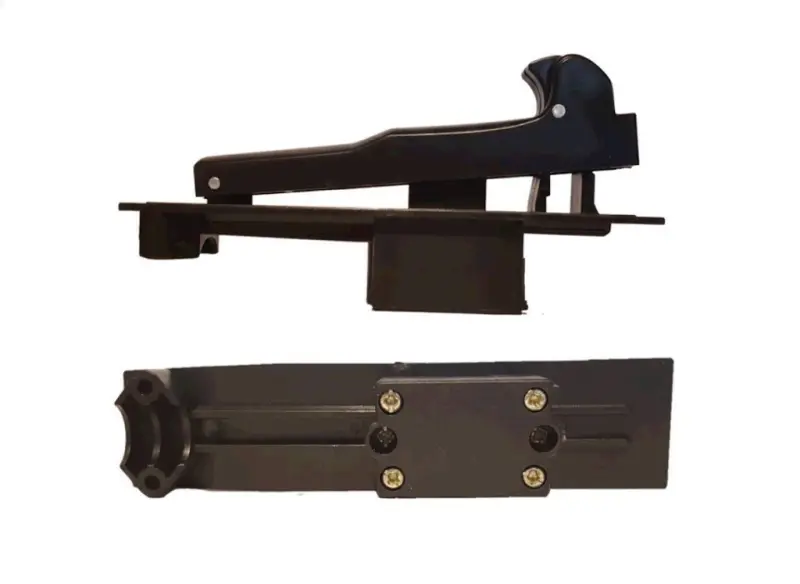

Корпус имеет вытянутую форму, длинный рычаг управления и крепежную часть. Это важно при ремонте, поскольку кнопки для болгарок одного размерного класса могут отличаться профилем корпуса, точками фиксации, расположением контактов и геометрией курка. Обозначения «180» и AZT-3 помогают сузить подбор, но перед покупкой деталь необходимо сопоставить со снятым выключателем по всем конструктивным признакам.

Что проверить при подборе

• Тип детали: нужна именно кнопка-выключатель с длинным курком, а не отдельный фиксатор шпинделя или короткая кнопка другого исполнения.
• Обозначение: ремонтируемый инструмент должен использовать исполнение AZT-3; похожее название без совпадения конструкции не подтверждает взаимозаменяемость.
• Размерный класс: позиция предназначена для болгарки 180, однако этого параметра недостаточно для выбора без сравнения самой детали.
• Корпус и крепление: сравните общую длину и ширину, профиль основания, положение опорных участков, отверстий и мест фиксации.
• Курок: должны совпасть его длина, форма, направление движения и положение относительно рукоятки.
• Подключение: проверьте количество, тип и расположение контактов, а также схему присоединения проводов на штатной кнопке.

Когда требуется замена

Поводом для диагностики служат отсутствие запуска при нажатии, прерывистое срабатывание, необходимость удерживать курок в необычном положении, механическая поломка рычага или повреждение корпуса. Подобные симптомы не всегда вызваны только выключателем: перед заменой проверяют сетевой кабель, соединения, щетки и другие части инструмента. Если неисправность подтверждена именно в кнопке, установка совпадающей детали возвращает привычное управление запуском без переделки рукоятки.

Установка и проверка

Ремонт выполняют при полностью отключенном от сети инструменте. До отсоединения проводов полезно зафиксировать их расположение, чтобы сохранить исходную схему подключения. Новую кнопку устанавливают в те же посадочные места, провода присоединяют по схеме снятой детали и укладывают так, чтобы корпус рукоятки не пережимал изоляцию. Крепеж затягивают без перекоса деталей корпуса.

Перед окончательной сборкой проверьте, что курок движется свободно, не задевает корпус и возвращается после отпускания. Половины рукоятки должны соединяться без усилия и смещения выключателя. Если конструкция, контакты или способ подключения отличаются от исходной кнопки, устанавливать деталь без дополнительной проверки нельзя. При отсутствии опыта ремонта электроинструмента работу лучше поручить мастеру.

Краткие характеристики

• назначение — управление включением болгарки;
• типоразмер инструмента — 180;
• исполнение — AZT-3;
• орган управления — длинный курок;
• категория — запчасти для угловых шлифовальных машин.

Кнопка AZT-3 подходит для ремонта только при совпадении посадки, курка и подключения со штатной деталью. Тщательная сверка до разборки и установки помогает избежать ситуации, когда внешне близкий выключатель не помещается в рукоятке или не взаимодействует с механизмом нажатия.
