Кнопка включения для болгарки 180 mod 2 AZT-3

Кнопка включения для болгарки 180 mod 2 AZT-3

Пусковая кнопка AZT-3 предназначена для ремонта болгарки в исполнении 180 mod 2. Она заменяет штатный выключатель и восстанавливает управление запуском инструмента. Такая замена требуется, если установленная кнопка срабатывает нечетко, заклинивает, имеет поврежденный корпус или вызывает перебои при включении. Вместо замены корпуса или рукоятки болгарки можно установить новый узел, если его исполнение полностью соответствует снятой детали.

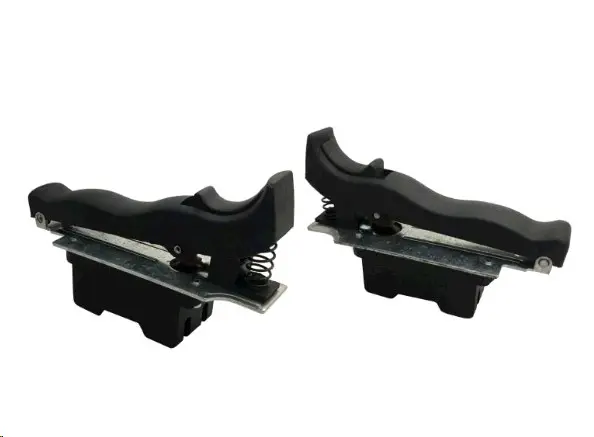

Кнопка представляет собой собранный механизм с нажимным рычагом, контактной частью, металлическим основанием и возвратной пружиной. Наружный привод располагается в рукоятке болгарки и передает нажатие на выключатель. После отпускания пружинный механизм возвращает привод в исходное положение. Такая конструкция позволяет восстановить привычную работу штатного органа управления при ремонте изношенного или неисправного узла включения.

Когда нужна замена

Неисправность пускового выключателя может проявляться по-разному: кнопка заедает при нажатии, не дает четкого срабатывания, имеет заметные повреждения корпуса или становится причиной нестабильного включения. В этих случаях деталь AZT-3 используют как замену старому узлу. Перед ремонтом важно убедиться, что проблема относится именно к выключателю, а выбранная кнопка подходит по конструкции и способу подключения.

Как правильно подобрать кнопку

Обозначения AZT-3 и 180 mod 2 необходимо сопоставить с данными старой кнопки и исполнением инструмента. Однако одних обозначений недостаточно: у внешне похожих выключателей могут различаться крепления, контактная группа и положение элементов внутри рукоятки. Поэтому до заказа сравните форму корпуса и наружного рычага, размещение посадочных точек, схему и количество контактных выводов, ориентацию контактов, способ соединения проводов и положение привода.

Особое внимание уделите длине и форме рычага. Он должен правильно располагаться в рукоятке, свободно перемещаться при нажатии и без помех возвращаться назад. Посадочные точки должны совпадать со штатным местом установки, а контактные выводы — позволять подключить провода по прежней схеме. Если на снятой кнопке сохранилось обозначение, оно должно соответствовать AZT-3. Также обязательно учитывайте исполнение болгарки 180 mod 2.

Не выбирайте выключатель только по общему виду. Даже небольшое отличие в расположении крепления, ориентации контактной части или геометрии привода может помешать правильной установке. Наиболее надежный способ подбора — последовательно сопоставить новую и снятую детали по всем конструктивным признакам до начала монтажа.

Установка

Замену выполняют только на инструменте, полностью отключенном от электросети. Перед разборкой зафиксируйте положение старой кнопки и расположение подключенных к ней проводов. Это поможет сохранить штатную схему соединения при установке новой детали. После снятия выключателя еще раз сравните оба узла: проверьте корпус, рычаг, крепления, контактные выводы и их ориентацию.

Установленная кнопка должна ровно занимать штатное место без перекоса и принудительного смещения. Провода подключают в том же порядке, в котором они были соединены со старым выключателем. Перед окончательной сборкой проверьте, свободно ли перемещается рычаг и возвращается ли он в исходное положение. После сборки корпус рукоятки должен закрываться нормально, без перекоса и давления на механизм. При полном совпадении исполнения кнопка AZT-3 позволяет восстановить штатное включение болгарки 180 mod 2 и вернуть удобное управление инструментом.
