Металлическая защита-держатель топливного бака мотокосы, 2 крепления

Металлическая защита-держатель топливного бака мотокосы

Деталь предназначена для установки в зоне топливного бака бензиновой мотокосы. Она служит опорой для бака, помогает удерживать его в штатном положении и прикрывает снизу от непосредственного контакта с поверхностью. Такое назначение особенно важно при работе, переноске и постановке инструмента на землю: выступающие части держателя принимают внешний контакт раньше, чем корпус бака. Конструкция рассчитана на крепление в двух точках.

Конструкция и назначение

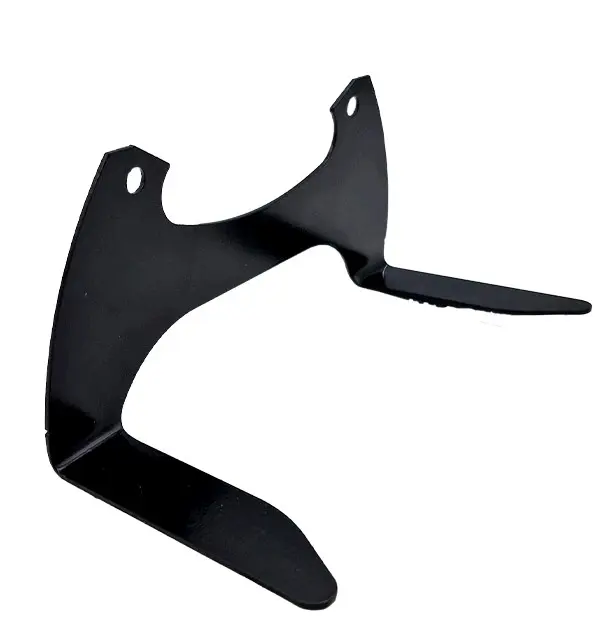

Защита изготовлена из металла и выполнена в виде профилированной черной пластины с изгибами. В верхней части находятся два крепежных отверстия, между ними предусмотрен фигурный вырез. Нижняя часть образует две разнесенные опорные площадки. Такая форма одновременно обеспечивает место для расположения бака и создает опору под моторной частью мотокосы. Асимметричная геометрия детали требует правильной ориентации при монтаже: положение изгибов и площадок должно соответствовать штатной компоновке конкретного инструмента.

Держатель устанавливают вместо поврежденной или деформированной штатной защиты. Поводом для замены могут быть трещины возле отверстий, погнутые опорные площадки, заметная коррозия, ослабление посадки либо положение бака, при котором он касается соседних деталей. Своевременная замена опоры помогает восстановить нормальное размещение топливного бака и исключить его свободное перемещение в пределах посадочного места.

Что проверить при подборе

• Количество точек крепления. Эта версия имеет два отверстия. Ее нельзя выбирать вместо четырехточечной защиты без проверки всей схемы установки.
• Межцентровое расстояние. Измерьте промежуток между центрами отверстий на снятой детали или непосредственно на корпусе мотокосы.
• Диаметр отверстий. Он должен соответствовать штатным крепежным деталям без рассверливания и принудительной подгонки.
• Контур и направление изгибов. Сравните высоту, ширину, форму верхнего выреза, расположение обеих площадок и сторону их выступания.
• Посадочное пространство. После установки между защитой, баком, корпусом двигателя и топливными шлангами должны сохраняться штатные зазоры.

Название мотокосы само по себе не определяет совместимость: у моделей одной торговой марки могут применяться разные баки, картеры и варианты крепления. Самый надежный способ подбора — сопоставить новую деталь со снятой опорой по форме и основным размерам. Если старая защита отсутствует, измерения выполняют по точкам крепления на корпусе и по доступному пространству вокруг бака.

Установка и проверка

Перед окончательной затяжкой деталь сначала устанавливают на крепления без перекоса и проверяют ее положение относительно бака. Отверстия должны совмещаться свободно, а пластину не следует притягивать болтами с усилием, чтобы компенсировать несовпадение геометрии. Крепеж затягивают равномерно, сохраняя предусмотренное положение держателя. Пластина не должна прижимать стенку бака, пережимать шланги или мешать доступу к крышке и другим обслуживаемым частям.

После монтажа проверьте устойчивость бака, отсутствие люфта у крепежных точек и свободное прохождение топливных шлангов. Две нижние площадки должны располагаться так же, как у штатной детали, и не соприкасаться с элементами, для которых такой контакт не предусмотрен. Металлическая защита на два крепления подходит для ремонта мотокосы только при полном совпадении посадочной схемы и геометрии.
