Коленвал Winzor для бензопил Husqvarna 137/142

Коленвал Winzor для бензопил Husqvarna 137/142

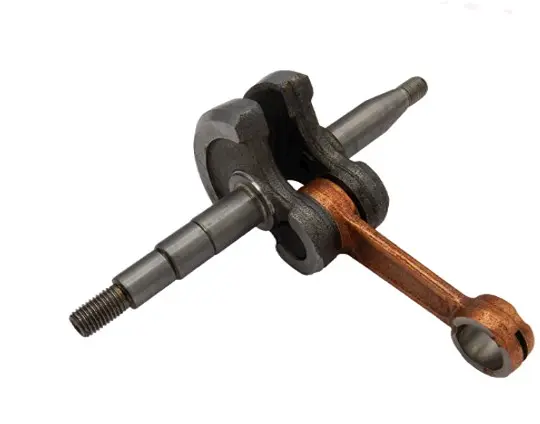

Предназначен для восстановления кривошипно-шатунного механизма бензопил Husqvarna 137 и 142. Вал выполнен в сборе с шатуном; конструкция включает щеки с противовесами и два выходных участка для соединения с сопряженными деталями двигателя. Это центральная механическая часть мотора, поэтому ее геометрия и состояние напрямую связаны с правильным движением поршня и передачей крутящего момента.

Назначение в двигателе

Во время работы двухтактного двигателя поршень движется в цилиндре вверх и вниз, шатун передает это движение на коленвал, а вал преобразует его во вращение. Через его стороны взаимодействуют приводные детали двигателя. Одновременно шейки вала опираются на подшипники, а сальники герметизируют места выхода из картера. Поэтому при ремонте важны не только модель бензопилы, но и точное соответствие посадочных поверхностей, резьбового окончания, приводных участков и размеров шатуна.

Коленвал устанавливают при капитальном ремонте двигателя, когда диагностика подтверждает износ или повреждение прежней детали. Основанием для проверки могут быть заметный люфт шатуна, поврежденные посадки, деформация, следы перегрева, неисправная резьба, посторонний стук либо вибрация со стороны двигателя. Такие признаки нельзя оценивать отдельно от подшипников, сальников, поршневого пальца и поршневой группы: похожее поведение бензопилы может быть вызвано несколькими сопряженными деталями.

Что сверить перед выбором

Обозначения 137 и 142 задают основную совместимость, но перед разборкой полезно сопоставить новый вал со снятым образцом. Для точного подбора проверьте:

• Модель бензопилы. Деталь предназначена именно для Husqvarna 137 и Husqvarna 142; принадлежность техники к другой серии сама по себе не подтверждает установку.
• Общую конфигурацию. Должны совпадать расположение щек, направление и форма обоих концов вала, резьбовой и приводные участки.
• Посадки. Сопоставьте диаметры и длину поверхностей под подшипники и сальники, а также расстояния между основными опорными зонами.
• Шатунную часть. Важны форма шатуна, размеры его верхней головки и соответствие поршневому пальцу применяемой поршневой группы.
• Сопряженные детали. До сборки оцените подшипники, уплотнения, поршневой палец, поршень и цилиндр, чтобы скрытый износ не повлиял на результат ремонта.

Практические рекомендации по установке

Замена коленвала требует разборки двигателя до картера и точной сборки кривошипного механизма. Посадочные места очищают от загрязнений и остатков старых уплотнений, затем проверяют картер на повреждения. Подшипники и сальники устанавливают в соответствии с принятой для этой модели процедурой; усилие при запрессовке прикладывают через подходящую оправку, не нагружая шатун и не нанося ударов по концам вала.

• Перед окончательным соединением половин картера убедитесь, что вал расположен без перекоса.
• После сборки прокрутите механизм вручную: вращение должно быть свободным, без заеданий и контакта щек с картером.
• Проверьте правильную фиксацию деталей, которые устанавливаются на обе стороны коленвала.
• Первый запуск выполняйте только после полной сборки двигателя и проверки герметичности картера.

Коленвал Winzor подходит для ремонта бензопил Husqvarna 137/142, когда требуется заменить вал вместе с шатуном и восстановить правильную кинематику двигателя. Тщательное сравнение со снятой деталью и проверка соседних компонентов помогают заранее исключить несовпадение и не разбирать двигатель повторно.
