Храповик ручного стартера мотокосы, большой, 2 металлические собачки

Большой металлический храповик ручного стартера мотокосы

Деталь предназначена для ремонта ручного пускового механизма мотокосы или бензотриммера. Во время рывка за пусковой шнур храповик участвует в кратковременном зацеплении стартера с двигателем и передает усилие, необходимое для его прокручивания. После завершения пускового движения зацепление должно прекращаться, чтобы механизм вернулся в исходное положение и был готов к следующему запуску.

Назначение и конструкция

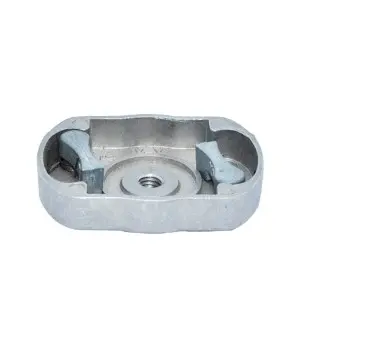

Это большая версия храповика с двумя металлическими собачками. Деталь выполнена из металла и имеет продолговатый корпус с закругленными торцами. Две собачки расположены с противоположных сторон, а в центральной части предусмотрено крепежное отверстие с внутренней резьбой. Такое исполнение относится к приводным деталям ручного стартера и требует точного совпадения с ответной частью пускового механизма.

Храповик нужен в тот момент, когда усилие от шнура и шкива должно передаться на двигатель. Исправные собачки свободно занимают предусмотренное конструкцией положение, входят в зацепление без перекоса и затем возвращаются назад. Если их кромки изношены, детали заедают или корпус поврежден, стартер может проскальзывать: шнур вытягивается, а двигатель не прокручивается либо прокручивается рывками. В такой ситуации проверяют не только храповик, но и состояние шкива, возвратного механизма, крепления и сопрягаемых поверхностей.

Что учесть при подборе

Обозначения «большой» и «две собачки» помогают определить разновидность, но не заменяют сравнение с демонтированной деталью. У мотокос похожего типа встречаются разные храповики: большие и малые, с одной или двумя собачками, с иным контуром корпуса, посадкой и способом взаимодействия со стартером. Даже при похожем внешнем виде несовпадение одного из этих параметров может помешать нормальному зацеплению.

• Габарит и форма корпуса. Сравните общую длину, ширину, высоту и очертания детали со старым храповиком.
• Крепление. Проверьте расположение центрального отверстия, его диаметр, тип резьбы и глубину посадки.
• Собачки. Должны совпадать их количество, форма, расположение, направление движения и рабочий вылет.
• Ответная часть. Сопоставьте профиль зацепления со шкивом или другой сопрягаемой деталью установленного стартера.
• Свободное пространство. После установки корпус и собачки не должны задевать крышку, шкив или соседние детали.

Если старый храповик сохранился, удобнее подбирать замену по фактическим размерам и всем посадочным признакам. Название модели мотокосы можно использовать как дополнительный ориентир, поскольку внутри одной линейки техники могут применяться разные варианты ручного стартера.

Установка и проверка после ремонта

Перед монтажом очищают место установки и осматривают сопрягаемые детали. Новый храповик устанавливают без перекоса, сохраняя штатное положение собачек и крепежа. Крепление должно удерживать деталь без люфта, но не препятствовать предусмотренному движению собачек. Перед окончательной сборкой полезно вручную проверить, что они перемещаются свободно, не заклинивают и возвращаются в исходное положение.

После сборки пусковой шнур вытягивают плавно, контролируя зацепление и возврат. Характерные пропуски, скрежет, заедание или неполный возврат указывают на необходимость повторно проверить посадку и состояние соседних деталей. Точное совпадение храповика с установленным стартером помогает восстановить уверенную передачу усилия при запуске без замены всего пускового механизма.
