Левый стальной велосипедный шатун 170 мм, под квадрат, черный

Левый велосипедный шатун 170 мм под квадрат

Стальной левый шатун предназначен для ремонта велосипедной системы с квадратной посадкой на вал каретки. Он устанавливается с левой, неприводной стороны, соединяет левую педаль с кареточной осью и вместе с правым шатуном преобразует усилие велосипедиста во вращение. Длина детали составляет 170 мм, цвет — черный, резьба под педаль — 9/16 дюйма. Такой набор параметров подходит не для любого велосипеда: перед выбором необходимо сопоставить все посадочные признаки со снятой деталью и установленной системой.

Назначение и особенности конструкции

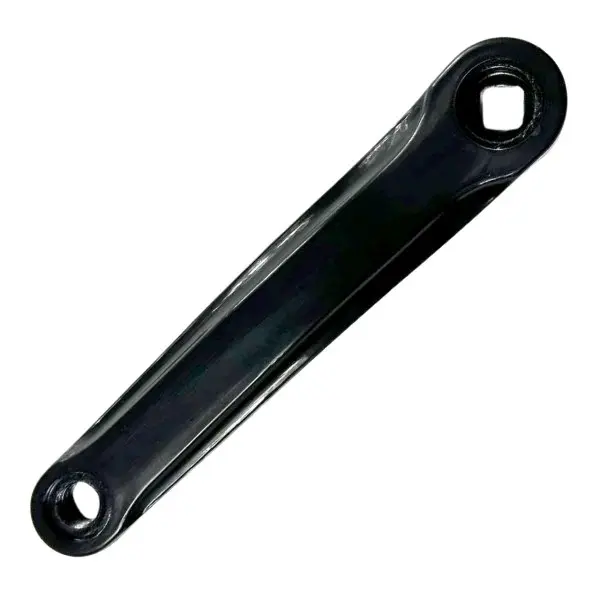

Шатун изготовлен из стали и имеет профилированный корпус с черной поверхностью. На одном конце расположено квадратное посадочное отверстие для кареточного вала, на другом — отверстие под ось педали. Позиция рассчитана именно на левую сторону велосипеда и не заменяет правый шатун со звездами. Ее используют при локальном ремонте, когда правая часть системы остается исправной, а левый рычаг поврежден, деформирован либо больше не фиксируется на валу без люфта.

Размер 170 мм должен совпадать с длиной второго шатуна. Одинаковые рычаги сохраняют симметричную траекторию педалей и привычное положение ног при вращении. Даже при совпадении длины нужно проверить тип каретки: квадратная посадка отличается от шлицевых и двухкомпонентных систем, поэтому взаимозаменяемость определяется не только общим видом детали.

Что проверить перед выбором

• Сторона установки. Эта модель ставится слева по ходу велосипеда. Для нее нужна левая педаль, а не правая.
• Длина рычага. Значение 170 мм сопоставляют с размером снятого шатуна и правой стороны системы. Установка рычагов разной длины меняет траекторию ног и не подходит для обычной парной конфигурации.
• Тип посадки. Отверстие рассчитано на квадратный конец кареточного вала. Сравните форму, ориентацию четырех граней и положение старого шатуна относительно рамы.
• Резьба педали. Предусмотрен размер 9/16 дюйма. Левая педаль имеет левую резьбу, поэтому важно использовать педаль нужной стороны и начинать вкручивание рукой без перекоса.
• Профиль и зазор. Сопоставьте изгиб и положение рычага со старой деталью, чтобы после монтажа шатун и педаль не касались рамы, кожуха или других компонентов.
• Способ фиксации. Заранее определите, каким болтом или гайкой шатун закрепляется на кареточной оси, и используйте крепеж, соответствующий конкретной каретке.

Когда требуется замена

Новый левый шатун устанавливают при сорванной резьбе педали, заметной деформации, трещинах, повреждении квадратного отверстия или повторном ослаблении посадки. Если велосипед эксплуатировался с незатянутым креплением, грани отверстия могут изнашиваться и увеличиваться; простое подтягивание крепежа тогда уже не возвращает плотную посадку. Перед монтажом стоит осмотреть и конец кареточного вала: новая деталь не устранит люфт, вызванный повреждением самой оси или неподходящим крепежом.

Рекомендации по установке

Для снятия старого шатуна с квадратной оси обычно нужен подходящий съемник после демонтажа фиксирующего болта либо гайки. Новую деталь устанавливают на левый конец вала и располагают строго напротив правого шатуна. Крепеж затягивают с усилием, указанным производителем каретки или велосипеда. Левую педаль сначала аккуратно наживляют рукой: ее левая резьба закручивается против часовой стрелки при взгляде снаружи. Если резьба сразу идет туго, педаль нужно вывернуть и проверить направление и отсутствие перекоса.

После сборки проверяют свободное вращение, зазор до рамы и отсутствие бокового движения. Этот шатун подходит для ремонта только тогда, когда одновременно совпадают левая сторона, длина 170 мм, квадратная посадка, резьба педали 9/16 дюйма и геометрия относительно рамы. Такая проверка помогает заменить поврежденную деталь отдельно, не меняя исправную правую часть системы.
