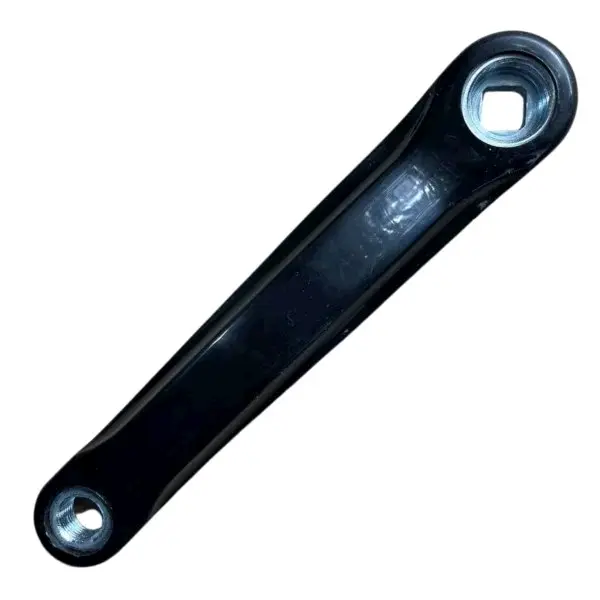

Левый велосипедный шатун 170 мм под квадрат, черный

Левый велосипедный шатун 170 мм под квадрат

Деталь устанавливается с левой стороны велосипеда, соединяет левую педаль с валом каретки и работает в паре с правым шатуном. Номинальная длина 170 мм задает привычный рычаг педалирования, поэтому при ремонте ее необходимо согласовать с длиной правой стороны. Посадочное отверстие рассчитано на кареточный вал с квадратным конусом, а черное исполнение подходит к большинству темных компонентов трансмиссии.

Назначение и особенности подбора

Левый шатун не несет ведущих звезд: его задача — удерживать левую педаль и передавать усилие на кареточный вал. Квадратная коническая посадка фиксируется на валу за счет плотного сопряжения и крепежного болта либо гайки, предусмотренных конструкцией велосипеда. Для нормальной работы оба шатуна после установки должны располагаться строго напротив друг друга. Такой вариант подходит для ремонта системы, в которой требуется отдельная левая деталь, а правый шатун и звезды остаются исправными.

Обозначение 170 мм нельзя оценивать отдельно от парного шатуна. Если справа установлена другая длина, педали будут двигаться по окружностям разного радиуса. Перед выбором также сравните форму и разворот квадратного отверстия относительно продольной оси детали: это помогает сохранить правильное взаимное положение рычагов. Сам тип «под квадрат» не заменяет проверку фактической посадки на имеющемся валу.

Что проверить перед покупкой

• Сторону установки. Эта модель предназначена именно для левой, то есть неведущей стороны обычного велосипеда с приводом справа.
• Длину. Значение 170 мм должно совпадать с правым шатуном и параметром снятой детали.
• Интерфейс каретки. Вал должен иметь квадратный конический конец, а не шлицевое или интегрированное соединение.
• Ориентацию посадки. Сравните положение граней квадратного отверстия относительно рычага со старым шатуном.
• Педаль. Сверьте диаметр и шаг ее резьбы с резьбовым отверстием новой детали; устанавливается левая педаль.
• Профиль и вылет. Сопоставьте изгиб рычага со снятой деталью, чтобы сохранить положение педали и исключить контакт с рамой или соседними компонентами.

Установка и обслуживание

Для снятия шатуна с квадратного вала обычно применяют специальный съемник: сначала удаляют центральный крепеж, затем полностью вворачивают резьбовую часть инструмента в шатун и выпрессовывают деталь с конуса. Перед монтажом осмотрите вал и крепеж. Посадочные поверхности должны быть без выраженного износа и повреждений, иначе новая деталь не получит надежной фиксации.

Установите левый шатун точно напротив правого и затяните центральный крепеж с моментом, предусмотренным изготовителем системы или каретки. Левая педаль имеет левую резьбу: при взгляде снаружи велосипеда она вворачивается против часовой стрелки. Начинайте ее закручивать рукой, без перекоса и лишнего усилия, а затем используйте подходящий ключ. Если педаль сразу идет туго, проверьте направление и совпадение резьбы, чтобы не повредить витки.

Замена оправдана при повреждении педальной резьбы, деформации рычага или износе квадратной посадки после эксплуатации с ослабленным крепежом. После сборки проверните шатуны, убедитесь в свободном ходе, одинаковом положении педалей и отсутствии люфта. Модель длиной 170 мм под квадрат позволяет восстановить левую сторону системы без замены исправного правого шатуна, если все перечисленные параметры совпадают.
