Звуковое реле поворотов Delta/Alpha, круглое, 2 контакта

Звуковое реле поворотов Delta/Alpha с двумя контактами

Реле предназначено для системы указателей поворота мопедов Delta и Alpha с круглым двухконтактным форматом подключения. После включения правого или левого указателя оно обеспечивает прерывистую работу ламп и подает звуковой сигнал. Звуковое сопровождение помогает контролировать включенные поворотники и вовремя отключать их после завершения маневра.

Назначение и особенности конструкции

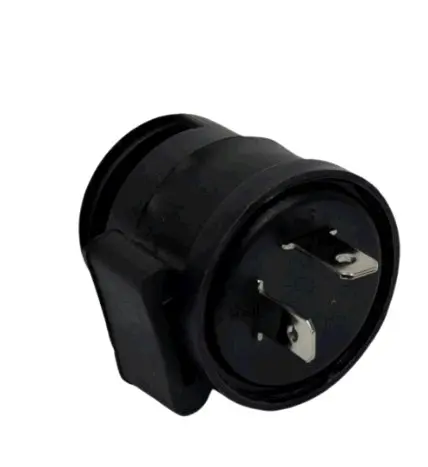

Устройство выполнено в черном круглом корпусе и оснащено двумя плоскими контактами. Такое исполнение отличает его от квадратных и трехконтактных моделей. Реле периодически включает и выключает лампы выбранной стороны, формируя привычное мигание указателей. Частота работы зависит от соответствия устройства параметрам бортовой сети и нагрузке подключенной светотехники.

Обозначение Delta/Alpha указывает на семейство мопедов, однако внутри этих серий встречаются разные модификации проводки. Поэтому при подборе учитывают всю конфигурацию: количество и расположение выводов, форму корпуса, параметры питания, тип ламп и способ размещения детали.

Что проверить перед покупкой

• Количество выводов. Эта версия имеет два контакта. Трехконтактное реле не является прямой заменой без изменения схемы подключения.
• Форма и расположение контактов. Плоские выводы должны совпадать с ответной частью разъема и входить в нее без изгибания или принудительной подгонки.
• Корпус и посадочное место. Круглое исполнение должно соответствовать свободному пространству в штатной зоне, не мешать соседним разъемам, проводке и облицовке.
• Напряжение и нагрузка. Номинальное напряжение и допустимую мощность следует сверить с техническими данными конкретной модификации мопеда и параметрами прежнего реле.
• Тип установленных ламп. Для ламп накаливания и светодиодной светотехники могут применяться разные реле. Наличие двух контактов само по себе не подтверждает совместимость со светодиодами.
• Звуковая функция. Эта модификация сопровождает работу поворотников звуком. Если на мопеде ранее стояла беззвучная версия, необходимо проверить соответствие подключения.

Установка и проверка

Замену выполняют при выключенном зажигании. Перед снятием старой детали полезно зафиксировать положение разъема и проводов. Контактные наконечники осматривают: они должны быть чистыми, без выраженного окисления, повреждений и ослабления. Новое реле подключают без чрезмерного усилия и закрепляют в предусмотренном месте так, чтобы корпус не висел на проводах, а жгут не был натянут или зажат соседними деталями. Если выводы не совпадают по расположению, изменять их форму не следует — это признак неподходящего исполнения.

После установки поочередно включают левый и правый указатели. Передняя и задняя лампы каждой стороны должны работать прерывисто, а звук — появляться при включенных поворотниках. Несколько циклов проверки позволяют оценить равномерность мигания и плотность соединения разъема.

Когда реле проверяют или заменяют

Диагностика требуется, если указатели перестали мигать, светятся постоянно, включаются нестабильно, работают с необычной частотой либо пропало звуковое сопровождение. Такие признаки не всегда связаны только с реле. Похожее поведение возможно при перегоревшей лампе, неподходящей мощности светотехники, плохом контакте, окислении патрона, повреждении проводки, неисправности переключателя или недостаточном напряжении питания. До установки новой детали проверяют лампы и соединения с обеих сторон.

Круглое звуковое реле с двумя контактами подходит для ремонта системы поворотов Delta или Alpha, когда совпадают формат подключения, параметры бортовой сети и нагрузка ламп. Сверка этих признаков помогает восстановить штатный режим работы указателей без переделки разъема.
