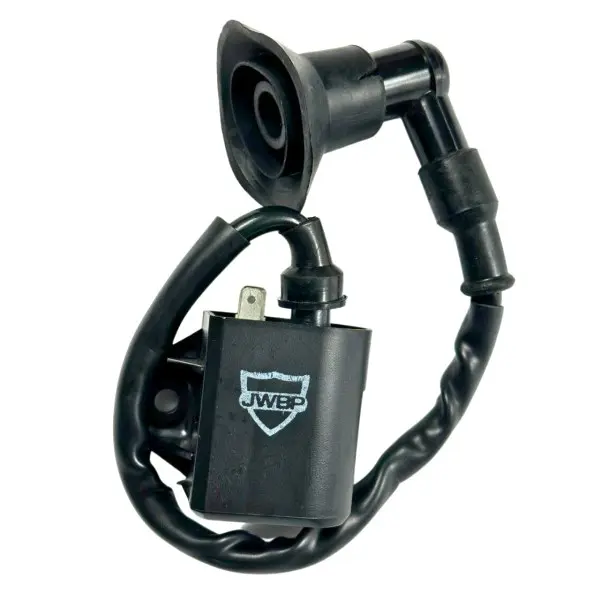

Катушка зажигания для Suzuki AD50 с насвечником BBC

Катушка зажигания для Suzuki AD50 с насвечником BBC

Катушка зажигания предназначена для ремонта штатной системы зажигания скутера Suzuki AD50. Она формирует импульс, необходимый для появления искры на свече, поэтому исправность этого узла напрямую важна для запуска двигателя и ровной работы системы зажигания. Деталь подходит для замены повреждённой или изношенной катушки, а также для ремонта цепи, в которой проблема может быть связана с высоковольтным проводом или колпачком свечи.

Катушка выполнена вместе с высоковольтным проводом и насвечником BBC. При замене обновляется весь участок от корпуса катушки до места соединения со свечой. Это избавляет от необходимости отдельно подбирать колпачок и позволяет заменить сразу несколько связанных элементов цепи зажигания. Такой вариант особенно уместен, если старый провод потерял целостность, насвечник повреждён или состояние этих деталей вызывает сомнения.

Конструкция и назначение

На корпусе предусмотрена крепёжная проушина для установки катушки в штатное место. Высоковольтный провод соединяет её с насвечником, который фиксируется на свече зажигания. Собранное исполнение удобно при ремонте: не требуется оставлять в цепи старый колпачок или отдельно соединять катушку с ранее установленным проводом.

Катушку с насвечником выбирают при повреждении корпуса, провода или колпачка, а также после диагностики, указывающей на необходимость проверки и замены этого участка системы зажигания. Поскольку похожие детали могут отличаться посадкой и электрическими соединениями, перед заказом важно сопоставить новую катушку со снятой.

Как проверить соответствие

Основной ориентир применения — Suzuki AD50, однако одной модели скутера недостаточно для окончательного выбора. Сравните расположение крепёжной проушины, форму и количество низковольтных контактов, исполнение высоковольтного провода и тип соединения насвечника со свечой. Отдельно оцените длину трассы от места крепления катушки до свечи: провод должен доходить до неё свободно, без натяжения и необходимости прокладывать его рядом с опасными участками.

Особенно внимательно следует проводить сравнение на скутерах, где ранее меняли проводку или устанавливали нестандартные компоненты зажигания. В такой технике фактическое исполнение узла может отличаться от ожидаемого. Сохраните снятую катушку до завершения подбора и сопоставьте посадочные места и разъёмы — это поможет избежать покупки детали с другим креплением или подключением.

Рекомендации по установке

Перед монтажом осмотрите корпус, провод и насвечник. Проложите высоковольтный провод по штатному маршруту без натяжения, резких перегибов и пережатия. Он не должен касаться горячих или подвижных частей скутера и мешать работе соседних узлов. Крепёжную проушину установите в предусмотренное место, после чего надёжно затяните крепление.

Низковольтные контакты должны быть чистыми и соединяться плотно. Насвечник необходимо уверенно зафиксировать на свече, чтобы соединение не ослаблялось при вибрации. Подключение выполняйте по схеме конкретного скутера, не меняя назначение контактов. После монтажа ещё раз проверьте крепление катушки, положение провода и надёжность всех соединений.

Замена катушки в комплекте с насвечником позволяет убрать из проверяемой цепи старый высоковольтный участок целиком. Это удобно при восстановлении штатной системы зажигания и упрощает последующую диагностику: в работе не остаются прежний провод и колпачок, состояние которых могло влиять на соединение со свечой.
